談一下 氣炸鍋 這個東西

氣炸鍋是近來的新興小家電之一。本質是烤箱，然後把它做得小小的（代表在相同的功率之下熱量可以更加集中）。

加熱器放置在食物的上方，然後使用風扇吹動空氣將熱能帶到下方。而一般烤箱的是上下都有加熱器，風扇則是有些有設置，有些沒設置。專業烤箱基本都沒有設置風扇。架構不同，各有它的優缺點。如果只是要弄一份薯條的話，小空間的氣炸鍋是有利的；如果是烤蛋糕還是 PIZZA 之類的，大烤箱則是必需的。

這個加熱器旁邊有一個小開孔，我想它的目的應該是想讓裡面的油煙（或水氣）排出吧。不過就對於能源效率來說，設一個孔然後將熱能排出不是利的，講白話點就是較為耗電。保溫的部份與電鍋一樣，便宜的當然不會給你放保溫棉在裡面。貴的電鍋與烤箱基本都有放置保溫棉，至於說貴的氣炸鐹？我還沒有經手到這種，暫時保留。

***

說說保險絲的部分。

原機拆下的保險絲，規格標示為 250V/16A。量了量它的線徑，直徑有 1mm，截面積為 0.785mm^2。

我採買到的保險絲，規格是 250V/15A，不過它的線徑是 1.3mm，截面積為 1.33mm^2，為前者的兩倍。

一般我的建議是，如果家電用電量超過 700W  的話，最好是採用 220V 的用電。像這台氣炸鍋的規格標示為 1400W（實測是 1300W 左右），這種就不能使用 10A 的保險絲。不幸的是，一來無論是 15A 還是 16A 的保險絲都比較難買到。小小的一個插座用電流超過 10A 。常常會有很多安全性的穩憂。在現代，東西越作越小，但用電量卻是越來越高，這實在是顛倒。

日立 RAC-28NK RAS-28NK 不夠冷（不夠熱）

正常開機使用，無故障碼顯示，外機風扇與壓縮機均動作。

冷氣模式下，回管壓力過高 (180psi)。暖氣模式之下，回管壓力過低 (270psi)。

壓縮機運作在低頻模式不升頻，整機電流低於 1A。冷媒量正常，靜壓 240psi 室溫約 23℃。

經查為感測器與基板雙故障。本案例為臨界型故障。

在沒有更詳細數據的情況之下，這類的案件將非常考驗現場維修人員的實務能力。

象印 電鍋 上蓋內部



容量五合的 2016 水貨 IH 多段壓力機。第一次拆到這部分研究半天，差點沒搞到涅槃……

上蓋未關的錯誤訊息有 E17 與 H17。要分別這兩者的區別，得對它的工作方式有所瞭解才行。

它的原理是，首先要偵測到上蓋是否闔上？這產生了一個訊號。再來，確定闔上後，門鎖會動作將蓋子鎖起來，避免煮飯過程中被打開而產生意外，這又另外再產生了一個訊號。所以就有兩個錯誤碼了。

不可修消費性3C產品一例



如本例，電源故障導致二級、三級電源以至於後面的用電負載故障短路。

維修要做得好，第一步就是要能在短時間內判斷故障範圍。像這個第一級的晶體炸飛掉，只找到一個底板鐵片。這時不是要先搞定前面，而是要先檢查後面有沒有出事？不然就做白工。直接量測後端負載，斷開幾個可疑點發現不可改善，就可以判定死亡。

造成的原因也簡單，因為幾乎沒有任何保護手段，電源反接就直接說 BYE-BYE。這個產品出廠約一個月。時下認為不消費不賺錢，所以這就是各位想要的結果嗎？

以這個產品為例，所有不利於維修的要素全部集中在上面了。這些要素就不講了，教壞大小孩。

回到原廠也不會有人去修的，因為一開始就沒打算讓你有機會去修它。

參考：無法維修的案例

***

最明顯的一種產品，就是 LCD 電視（顯示器），基本已經沒有人要去修了。新的產品乾脆就直接給你壞面板，或是背光壞，換了之後改壞面板，或用了一下面板突然損壞等等情況。

目前還能存在少數的維修工作，主要都是在修比較早期的機器。相對來說還是有價值的（也真的是比較耐用）。不過再等到三五年過去，這些相對耐用的老設備陸續淘汰之後，基本就不會再有人修這東西。

接下來其它的東西也正在被這些風氣所染……這一直到某種大型災難出現之前，這個勢力都將無法抵檔，苦果將由全世界來承受。好比癌一樣，當發現自己不舒服才想到要去認真檢查與治療的時候，基本都已經來不及了。

科技樹長得很高，但不經吹。重視自身的品格與品性，是唯一的出路。

***

2023/12/17 補充：昨日看到有人提到廣場機的故障，接著也有許多維修人員提到相同的事情。本案例剛好就是廣場機。一般這種機器有兩種輸入，一個是透過 Adapter 接入小 DC 輸入座供電；一個是接線端子座接入電瓶供電。本案例中輸入晶體遭受到毀滅性故障，整片炸飛連基板銅箔都不保。之後連接的二級與三級以降供電電路也是連炸，不過至少還能看得出長什麼樣子。之前一直不解的是什麼樣的情況會導致這種故障？聽到其他人的經驗（由客戶自述），原本接電瓶的輸入端，直接接上市電輸入……讓我（拍桌）恍然大悟。

所以說，收到機器後會尋問客戶故障前發生了什麼事？做了什麼動作？這樣可以很快的釐清故障點，否則如果少了這個動作，會產生很多無用功。

像這片基板如果是市電直接進入供電端的話，裡面的主要晶片基本都保不住了！要防止這種事情的發生，在輸入端的地方可以加裝保護電路，這樣一來就可以避免產生故障，或著至少不會嚴重到不可維修的程度。

這種行動設備，因為外界的使用環境不可控（包含使用者亦是不可控），所以在這方面是不能少的。不過又因為市場常常是採用低價競爭，成本是能少就少。你說是廠商的問題嗎？這也不盡然，使用者喜歡選擇低價商品的因素更是其中的重點。資本市場並沒有單方面的受害者……

東元 W1226FW 洗衣機 基板故障 無電源等

電源開啟時發出的嗶聲不純，代表零件壽命將至。若不及時修復，很快的將無法開機。

經修復的電路板已工作正常，從開機 BEEP 聲就能聽出來。

此類故障好發於各廠各機型，請提早因應。若會自行拆裝可寄來維修。

參考：本篇

此機為搶市佔用機型故常見於數種品牌。

家用微波爐磁控管故障一例

變頻微波爐用著用著結果出現 H97 與 H98 故障，打開看看……

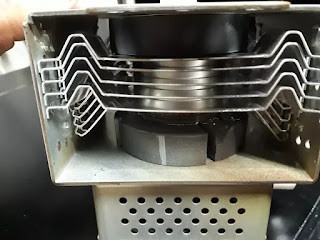

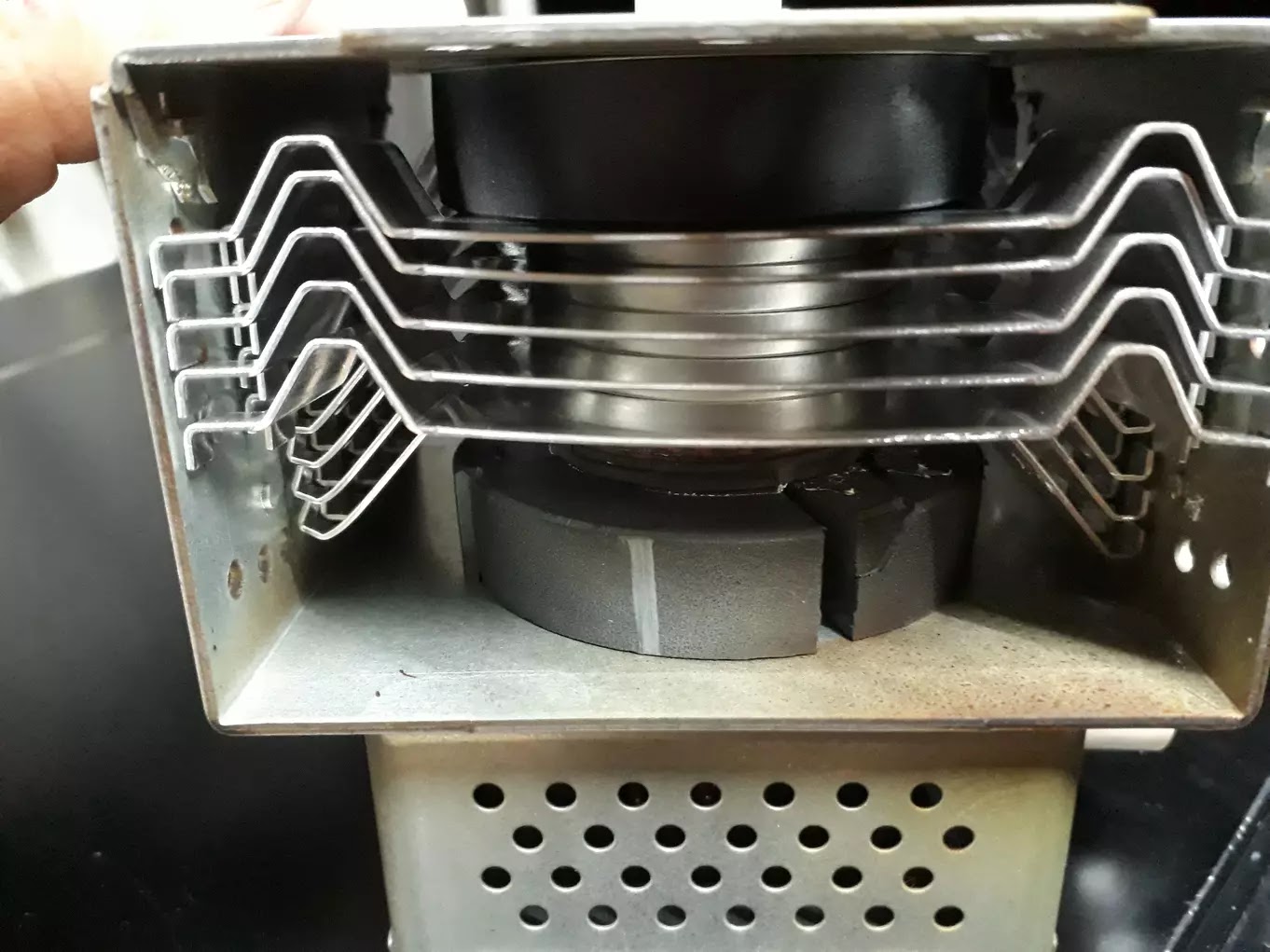

磁控管的環型磁鐵破裂。這種基本都是散熱不良/使用過久/過熱所導致的。

檢查機器後方的進風口，發現已經被油灰塞到沒有空隙了。微波爐本身的過熱保護機制失效。

參考： 談一下微波爐散熱的問題

*************

家用磁控管產生故障的主要類型：

1)漏電

2)永久磁鐵失效

3)天線帽打火

4)共振腔失效

5)加熱器開路

第二項發生時，要注意散熱是否良好？如本案例。

第三項要注意機體清潔問題（雲母片等）。

吊棒零件中 3+1 的特硃吊棒是哪裡特硃了？

吊棒，又稱為吊桿、減振彈簧、洗衣機避振器等等多種名字。

便宜小台的直立式洗衣機使用的吊棒，很多時候會發現其中一隻吊棒的顏色不同。它是哪裡不一樣了？

拆開裡面後發現特硃吊棒的彈簧比較長一些。這是因為洗衣桶底盤沒有配重，在靠近馬達的一端會特別重，專業的說法是重心會偏向馬達的那一邊，所以該角落的吊棒受力較大，就使用了這根彈簧較長的吊棒。

高檔的機器因為有配重塊，桶身重心會被刻意調整到中間的位置，所以就沒有這方面的需求。買來的四根吊棒就長得一模一樣。配重塊的材質也很多樣，好一點的使用鐵塊，也有用水泥塊的，也有用回收塑料塊製成的，東西差歸差，至少也強過完全不使用的垃圾機。

所以當吊棒顏色不一樣的時候就代表有分位置的，如果弄錯的話脫水會不平衡。在選擇代用品的時候也必需要注意到這個差異才行。基本上，3+1 吊棒與一般吊棒是不相容的。

松下 商用微波爐 NE-1856 無加熱動作

本機開關門時可顯示，按鍵有反應，此外其它功能均無。

裡面的走線連接方式相當的特別，我對它這部分的評價簡單說「不平衡，違反直覺」，用專業一點的名辭叫「沒考慮做失效保護」所以故障模式有點特硃，花了我一點時間在研究它的走線。



這台商用機為雙磁控管設計，功率全開用電量達到 3000W 幾秒的時間就熱了。除了全機不銹鋼之外，散熱設計也與家用機完全不同 (談一下微波爐散熱的問題)，明顯不是同一等級，一分錢一分貨。

如果是買來給家用的話，3000W 可能太高，可以改為單管 1500W 使用也是沒問題的，同樣秒殺家用機型。

機器很重有 30KG，維修時機器請自行送收。

松下 F-Y188BW 除濕機 故障維修

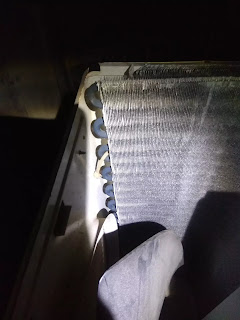

鰭片太髒，進風量不足導致馬達故障無風。

除濕機也是需要定期清潔保養的。

東芝 TOSHIBA 定頻洗衣機故障碼

無雙八顯示機型，水位燈從最低到最高：1,2,3,4

1,2,3,- ： PRESSURE SENSOR ERROR

1,-,3,- ： WATER LEVEL ERROR

-,2,3,- ： DRAIN MOTOR ERROR

-,-,3,- ： DATA ERROR

-,2,-,- ： FEEDBACK or FREQ ERROR ?

夏普 R-T20Z(W) 微波爐維修記事

沒圖片，本篇僅文字述敘。

這台多重故障機，送來的時候是處於低壓保險熔斷的情況。經檢查下來，磁控管故障、低壓保險絲故障、門開關固定片斷裂（開關本身好像有換新）、主板繼電器短路故障、操作面板的薄膜開關不良等以上數種問題。

造成這種情況的過程，除了薄膜開關之外，順序猜測應該是，首先磁控管故障導致不加熱，這種情況之下客戶沒有第一時間送修，可能是經由調整加大運作時間。事實上，在磁控管沒有正常發射微波的情況之下，機器本身還是有大約使用 200 瓦的功率，它會經由風扇吹入微波加熱室中，所以說如果運作時間久的話，食物還是會微微升溫，只不過是限於表面而己。

之後主板繼電器接著故障，主電源開關的接點粘住。這種情況之下打開門的話，低壓保險絲會瞬間燒斷，之後整台機器陷入不亮燈無電源的情況。

然後客戶終於決定送修，接收的第一手維修（也可能是客戶 DIY 自己搞的）發現低壓保險絲故障的情況之下，試著更換門開關。但是沒有處理好，固定片全部弄斷掉，門開關從此失效。換上新的保險絲之後重新上電，由於失效設計保護起作用，保險絲再度燒掉。棄修，轉送到了我這裡來，就拿到了這台全身是傷病的機器了。

維修工作是一份需要細心的專業工作。機器搞壞了可能再買一台就好。如果今天眼前擺的不是機器，而是動物甚至是人的話那會發生什麼事情？

這機器最後我還是決定給它修好了。

LG 洗衣機 WT-D165VG 不開機無電源 維修



這台是雙故障機。維修的時候不是簡單說某一組件或零件換一下還是搞一搞摸一摸就好了，像碰到這台就會失效。而且很不幸的是，雙故障或多重故障出現的比例還不低。

LG 或三星的機子，與其它美系日系台系大陸系統不太一樣的地方是，它的週邊很喜歡用直流驅動，當然不是說韓系以外的系統沒有這種事，而是說，習慣上他們就是這樣的設計方式。所以出現的故障模式就獨樹一格了。以這台洗衣機來說，故障點在門鎖與基板的驅動級，這兩者有因果關係。但誰是因誰是果就不太能確定了。

這樣的情況會導至一個問題，就是基本不能採用寄修基板的方式來處理。近來發現，往往基板修好之後，客戶裝回後發現還是一樣不能用，或是出現其它的故障。這有兩種情況，一是機器本身有多重故障，另一個是客戶本身沒有裝好。常常還要指示個老半天。

韓系的不開機維修，如果是屬於電源級故障，不只是修基板，還要檢查週邊是否有短路過載的情況，否則有可能很快會再燒掉，反之亦然。以本案來說，換掉門鎖之後開機，正常的待機功率大約是 4W 左右，但這台卻衝到了 17W，明顯異常，若不及時處理，原本還正常的東西，也會因此而損壞。所以正確的知識、良好的習慣、維修的標準作業流程都要有。這豈會是表面所看到的這麼簡單？

***

洗衣機在維修時，因為感應接觸開關的問題，常常會使用跳接的手法。當然正式來說，這應該是禁止的，不過我的重點不在討論這點。目前新的洗衣機，高檔的很多開始配置門鎖開關，若有故障的話，也會不能使用。多數是不能脫水，少數是連洗衣也不行。這個就不是單純的能經由跳接的手法來處理。正規的作法是換一個正常的門鎖模組。但是有些零件是難以取得的，比如說像今天這台的門鎖開關，基本你是買不到的。如果拿不到的話也不能用單獨的跳接方式來處理，但還是有方法可以跳過去的，就是加裝一塊線路板。

***

由於現在 3C 價格普遍低爛，導至維修價也爛。最常碰到的一種情況是，想用坐公車的錢叫計程車，甚至是不想付錢的都大有人在，這是屬於個人人格與家教的問題，從網路叫修的人此比率尤高。用戶是如此，從業人員也是如此。

最後就是，少去碰無按鍵觸控式家電，無論怎麼做，它都不可能比機械式彈片按鍵來的穩定與長壽，純粹的譁眾取寵。

繼電器 (RELAY) 失效一例



觸點還不到不可使用的程度。但帶動活動觸點的塑膠片已經融化異位。

這張說明了，因為接觸電阻過大，導致銅片產生高溫，進而使塑膠片融化。

物品小型化之後就會產生很多問題。看看以前的老東西，哪裡在塑膠片？從頭到尾都是金屬。

大同 洗衣機 TAW-A100DA 不轉

 這台是變頻式馬達。

手轉洗衣盤，發現一卡一卡的很緊。判定 IPM 異常。

拆下檢測確定故障。

這板子安裝的位置也實在是很搞笑！

編號 SM5764GFA 查無資料，不過明顯是抄三菱的。

拿三菱的零件更換後試機正常，結案。

這台洗衣機的轉速控制不當。

JVC 液晶電視電源板維修記事



首先馬上發現輔助電源的 PWM IC 炸掉，連型號都看不到了。只看得出 PCB 編排是 ICS801S。

這種情況之下，不是找一片相同型號的板子來看，就是改板。山不轉路轉。這裡採用現成的電源模組來修復。

公板用的晶體 (TO-247) 比原配的晶體 (TO-220) 還大上一號！

使用這種外掛板的方式，這種並不是傻瓜式安裝，有道很高的技術門檻在這裡。必需要針對電源的情況作出適當的修改……相當於做一個新的電源。照片是最後修改的情況。因為安裝位置與高度的限制，所以做了很大幅度的改裝。雖然說明書寫的安裝方式好像很簡單……

所以做維修的沒有幾個人有能力可以自由運用這種東西。

人造黃金的原理說穿了其實也是很簡單的，只要準備一台強粒子加速器就可以了……有興趣的去翻翻之前我寫的文章吧！

上電試機，發現啟動不起來，才知道次級端短路。排除短路元件與補上缺失的零件。

次級問題解決了，還是啟動不起來。檢查又發現 AUX 輸出至主電源的開關部分基本全部燒毀了！修到這裡我有點生氣了……真是多災多難的機器。其中還有一段是穩壓線路，由於使用特硃編號零件，查無資料。主控 IC 編號 SPC1012T 亦查無資料。只從文字片段中知道 PIN12 的 VCC 應該是 12V 供電。OK 有這資料就夠了，燒毀的 Zener Diode 選用 12.5V 至 12.8V 範圍。

將故障的零件全部排除，功能終於恢復正常。PFC 電壓為 400V，果然是很敢！這樣半天的時間就過去了。

試機發現主電 LLC 輸出的回授電路不在電源板上，所以這片電源板在未接背光驅動板的情況之下，輸出電源會將電容器的耐壓餵到飽（超過 100V）。這句話是什麼意思請自己參悟……

聲寶 SAMPO 變頻洗衣機 ES-L19DP 故障碼 EC



與過去相同，此故障基本都要整台帶回處理。

機器是放置在室外淋雨的地方，由於外在環境因素所導致的故障基本無保固。

一開機就回報 EC 碼。

前手處理過的痕跡。我常說會送到我這裡來的機器都不知道已經經過幾手了，不認輸並不代表最後一定會贏……

測試發現 Signals 的 Low level 正常，但 High level 有異（代表漏電了）。

機器還算是很新，所以決定不動開心手術，簡單用外部加掛尿袋的方式處理。

這樣就正常了。

這台洗衣機還有另一個故障點，也是屬於決定性的關鍵。但無論怎麼修，淋雨的機器不能使用太久的。能接受淋雨的機器都是特硃規格。

***

另外就是，新的聲寶台製洗衣機，我這樣看了一下，認為品質還算不錯，成本砍的沒有很厲害（相對於其它的牌子而言），可以入手的，只要您別讓它淋雨曬太陽。事實上，市面上的電家產品，沒有任何一台是可以予許這麼做的。

冰點 AI 變頻冷氣 FI-50CSA FU-50CSA 不冷 故障碼 b3

本故障就是外機基板內部的問題，也沒有其它可能。可將基板寄來維修。

這型的要拆電裝盒，最好是從正面著手。所以如果是裝在沒有人性的位置，事情就會很大條。

拆裝基板，大金冷氣也有不少型號是這種情況：一定要正面拆，正面面板如果拆不了的話，基本就要整台拆除了。然後，很快的有一些人就要跳腳了！

這個牌子的冷氣，我這樣看一下基板，做工中規中距，比市面上的那一堆貼牌貨強得多了。就維修的方便性來說排在前段班，直接打爆富士通與大金（這兩家的電路板是家用冷氣中最難修的）。我跟這家公司沒有什麼關係，所以就只講到這邊。

日本因為地小，所以他們的東西普遍體積小，零件高度集中。所以修個冷氣基板搞得跟修手機一樣。美國則是剛好反過來。台灣自製的東西就介於兩者之間。

冷氣是安裝在一農場內。旁邊有一隻蛋雞因為腳受傷正在被隔離休息中。看著就知道牠不太好受。

所以，您還正在吃著雞腿嗎？

三洋 SAP-E457UVH C457UVH 閃燈不冷

 本案例為外機基板故障導致散熱風扇不動。

值得注意的是，這台外機是放在防火巷水溝上方約 50 公分處。冷凝器的銅管基本都已經發黑了。雖然目前是還沒有事情啦……

測試時發現內機搖控的接收器靈敏度不隹，一起處理完成。

小米空氣清淨機Ⅲ 小米空氣淨化器3 不過電故障

對這台的第一印象是，沒有設計把手可提。



底部進水導至的故障。

故障基板。正規產品該有的都有。

虎牌 電子鍋 不過電不顯示無反應故障



經查電源正常，故障出在電腦板身上。

不知道為什麼 MCU 半殘了，所以到底是硬體故障還是軟體故障也不清楚。所幸可以用掛尿袋的方式解決。

MCU 能工作後畫面就能顯示出來了。Err 是指感溫器斷線的意思（未接）。

驅動板 DA96 返修記錄

一塊使用約 15 個月的驅動板日前返修。如果是本體故障的話那這可是第一片。

結果是基板進水導致 IPM 故障。外部因素與維修無關。

後面有一故事，證明了這世界到處都充滿了謊言……

同時間進行維修的，發現這片被人修理過。遺憾沒有抓到重點，浪費一顆高價的零件。

但有能力換這片的 IPM 代表焊工有一定的水準也算不錯了。上面這片是我拆的，秀一下肌肉。
