東芝 TOSHIBA 變頻洗衣機 基板維修記事



這是現行東芝在台灣使用很久的控制基板（含驅動）。根據過往的經驗，發現這板子的 CPU 損壞率特別高，而且很多是新品用沒多久就故障。所以對它沒什麼好印象。

應同行要求維修這片。故障的情況是電源繼電器無法動作，本身零件是好的，所以要順著線找出它的控制驅動級。為了找出這顆晶體的位置，結果是幾乎拆光了底板。先不說它線路亂走了一大圈……最後這晶體還是沒有找到，因為根本就不存在！不過有了意外收獲，不是我故意找麻煩，所謂：欲要人不知，除非己莫為……

控制 RELAY 的部分不存在，因為它是直接由 CPU 的 PIN37 拉出來的。RELAY 是高壓 (15V) 與大電流（45mA）驅動的，所以不可以直接由 CPU 的 GPIO 連接控制，要透過晶體或 IC 如 2003 之類的，否則高壓（15V）會灌回 CPU 本體。就算是三星，就算是沒有品牌的山寨貨也不敢做的事情，你 TOSHIBA 居然做了……難怪 CPU 的故障率這麼高，到此真相大白。

只要是這片基板故障就不要再修了，建議直接整機報廢。案主的機子出廠四年。

CPU 板絲印 AW-DU1700 series 6136045101 WPC-300 S41602P1

建構 2016-12-20

側印 AW-DG16WAG WUT-663

型號 AW-DMG16WAG

2+2 洗衣機吊棒



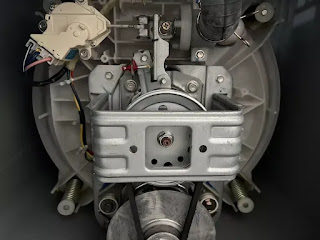

之前講到 3+1 吊棒。這又是另一種型式的配置，我給它取名 2+2。
