故障的情況為，一啟動只會動作一下就停止，然後嗶嗶叫。
送來僅需主機，其它一概不用。杯子容易遺失或打破。
此類機器的維修方式，一種是單純維修僅作故障排除，一種是改裝，針對產品缺失進行修正，後者的價格當然也就很不一樣。一般對於會長期插電的設備（比如除濕機、烘碗機等）進行改正，其它的（如果汁機等）則可有可無，可自行選擇。當然，若干年之後還是會壞的，因為零組件快速老化的問題，非採改裝手段則不可解決。
本案為基板零件老化，更換後恢復正常。您也許會問「是損耗品嗎？」是的，損耗品。
2021年12月28日 星期二
2021年12月27日 星期一
2021年12月21日 星期二

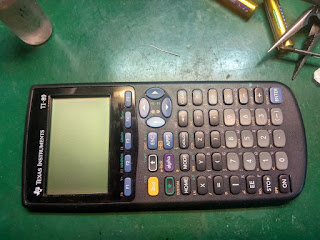

德儀 Ti-89 圖形科學計算機 故障不開機
不知道什麼原因不能開機？電池無電但無漏液，換新電池無效，只能拆開來看看。
裡面有一層鋁片。
電路板看來一切正常。
使用外部的電源供電，發現高電流的狀況。這代表應該是有什麼元件短路。
經過追查，發現 CPU 晶片 MC68SEC000PB16 故障導至高電流產生，拆下後高流故障消失。
IC 故障原因不明！
這顆元件雖無程式的問題，但目前已停產，取得困難，而且價格非常的高，比直接買一台二手機還貴。所以本機判定無維修價值，只能讓它淘汰，留下了一滴時代的眼淚……
這就是 3C 產品的最終墳墓，死的莫明奇妙，無計可施。
只能說，行動設備長時間沒用的時候要把電池拆下。
TI 的計算器很好用的，非常可惜。

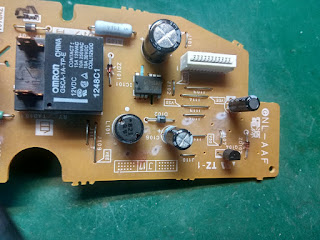

象印 電子鍋 NL-AAF18 插錯 220V 電故障
本案例由同行轉來，修不好就只能由我來出馬了。
首先要說，台灣如果安裝 220V 的插座，一定要使用非美規插座，因為肯定 100% 會與一般 110V 的設備混在一起，然後就產生這樣的 GDP 效應了，我該感謝這些水電工嗎？
要用哪一種插座？建議使用大陸的人字國標座，因為靠得近所以常見，可提前部署。如果是採用歐規的話成本會比較高一點。
這個電路的保護沒有認真去作，所以傷到了主動元件，花了一點時間才搞定。這個不是換換保險絲就結束了，若嚴重傷到 CPU 的話就沒得救。真正有認真作保護的，在家電很少見，因為這些都是錢呀！作得好的，最多就燒個保險絲，其它根本就不會有問題。
所以，很多人以為家電的保險絲燒掉，換個保險絲就好了是嗎？不瞞您說，別說是一般人（消費者）有這種錯覺，就連很多（很多喔，其實是大部分）專門從業人員也都是這麼以為的。想想，這種直覺式的思考模式，事情會這麼簡單的話，製造產品的人會想不到嗎？什麼意思？要知道，很多產品打從壓根子起就沒算打讓人修的，所以您會看到很多號稱「只換不修」的產品在市面上……羊毛出在羊身上，世界上有這等好事？我身後那些要價幾十萬的儀器設備怎麼就沒有一間公司敢這樣叫陣？
但是在家電、3C 市場上這樣子的事卻屢見不鮮。詳細內容我不解釋，只說結論：為了大家好也為了地球好，請遠離這些「只換不修」的垃圾產品。它們不壞則已，一壞起來……燒整排的！
回主題。所以，常常會聽到台電送錯電，或打雷，一整排房子的電器全掛，作得好的設備就不會產生這種問題，或很快可以解決，而不會說不能修（當然直接受雷擊的不算數，沒有任何人造設備可以受得起這種攻擊，除了避雷針）。
2021年12月10日 星期五

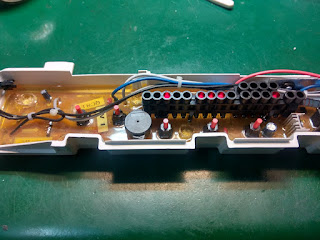

三洋 ASW-87HT/87HTB 基板維修
由客戶自行郵寄送來的故障基板，特別的地方，這片是由服務站所購入的新品，但一買來就發現不能使用，也就是新品故障（客戶自訴）。自行購買零件是沒有保固的，自然也不能退換貨，最後不是丟了，就是只能送到我這裡來。
通電檢查可以正常開關機，但馬達與電磁閥均不動作，明顯是 Relay 那邊的問題。
會造成這種故障的原因很多。檢查 Relay 線圈的給電，發現有正常輸出。
追到了 coil 端，發現電壓也是正常的。
單獨給電也會動作，可是就是沒有導通。這是 Relay 內部故障。
更換 Relay 後恢復正常。由於這片是新品，不需清潔，在沒有特硃要求的情況之下也不處理額外非故障電路的部分，以優惠價結案。
*****************************************************
案例二
這是由於受潮引起的故障。由於機子放在浴室，長年沒有乾過，大約九至十個月就會損壞。
發光零件基本全故障。這片修起來相當花時間，成本超過零件價格。
曾經有人問我說，我修的板子能使用多久？我說最嚴重的有可能不到一年就會壞，然後他就不連絡了。所以說，這個常言道話不要只聽一半就是這個樣子，後面我還沒說完呢！就算你去買新的也是不到一年就故障……
維修的成本常常會超過生產成本，而且是越便宜的東西這現象越明顯，知道為什麼嘛？這也是修家電最無耐的地方之一。
*****************************************************
案例三
按鍵與顯示不良。問題出在線路身上。看得出來在哪邊嗎？看不出來對吧！
在這裡，銅箔被吃掉了！白色氧化。用料品質不好，東西放久不用也會壞。
惠而普曾有案例，一次斷線快十處，找到最後也只能棄修，時間成本太高，而且修好了不知道多久又會斷。該料件所使用的 PCB 銅片品質實在是糟到極點……
2021年12月8日 星期三
另一台的變頻冰箱測試器，改裝，然後維修……
之前看了志誠電子的變頻冰箱測試器，我另外也進了一台不一樣的測試器，主要是用來比較，因為之前沒有接觸這方面的東西。本來是以為改改電壓就好了，可是人算不如天算、計畫跟不上變化……買回來的這台新品居然是故障機，不能用的！結果本案變成了維修案，現在發在這邊。來看看怎麼回事。
猛一看很像，但不一樣。電壓是三位數的，功能似乎也少了一點。沒有變頻故障指示燈。
前後兩面有貼簡單的說明。

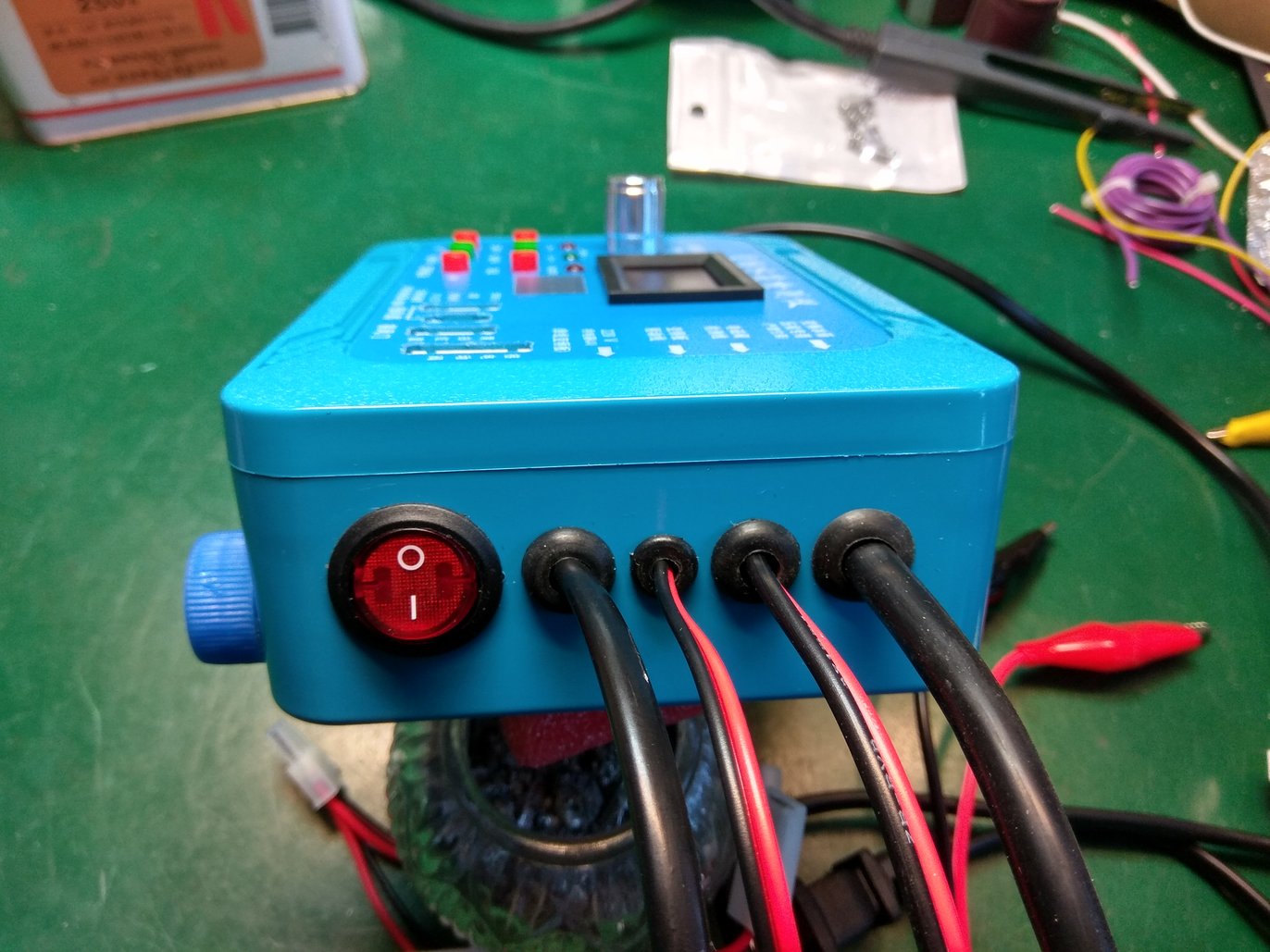

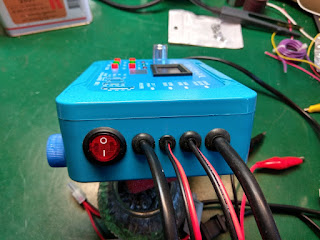

左邊電源入線與電源開關。
右邊是可控式外部電源與出線、變頻板信號輸出、電磁閥（這個暫時不知道作啥用的）與接變頻壓縮機的 3C 線。
打開裡面看看。猛一看用料比昨天那台好的樣子，保險絲、共模電感……原來用的是現成的驅動板，害我高興了一下，以為買到了一個不錯的產品。電錶明顯就 LOW 了二個等級，豬肝電容……這是阻容供電器。VR 用的是普通品，不過好處就是可以自己更換。
由於是現成的驅動板，所以變阻器與 NTC、EMC 線路基本不缺。
因為內部空間不夠，不能放置 PFC 電感，不然這其實是應該要有的。
電錶也要改裝才行。
驅動板上的變阻器改成 110V 用的。
才發現這驅動板是舊品。下面原本應該是有一塊散熱片才對。
把電容器改一改。
連接基板的線本來是用焊的，現改回成用接頭式的以方便維修作業。

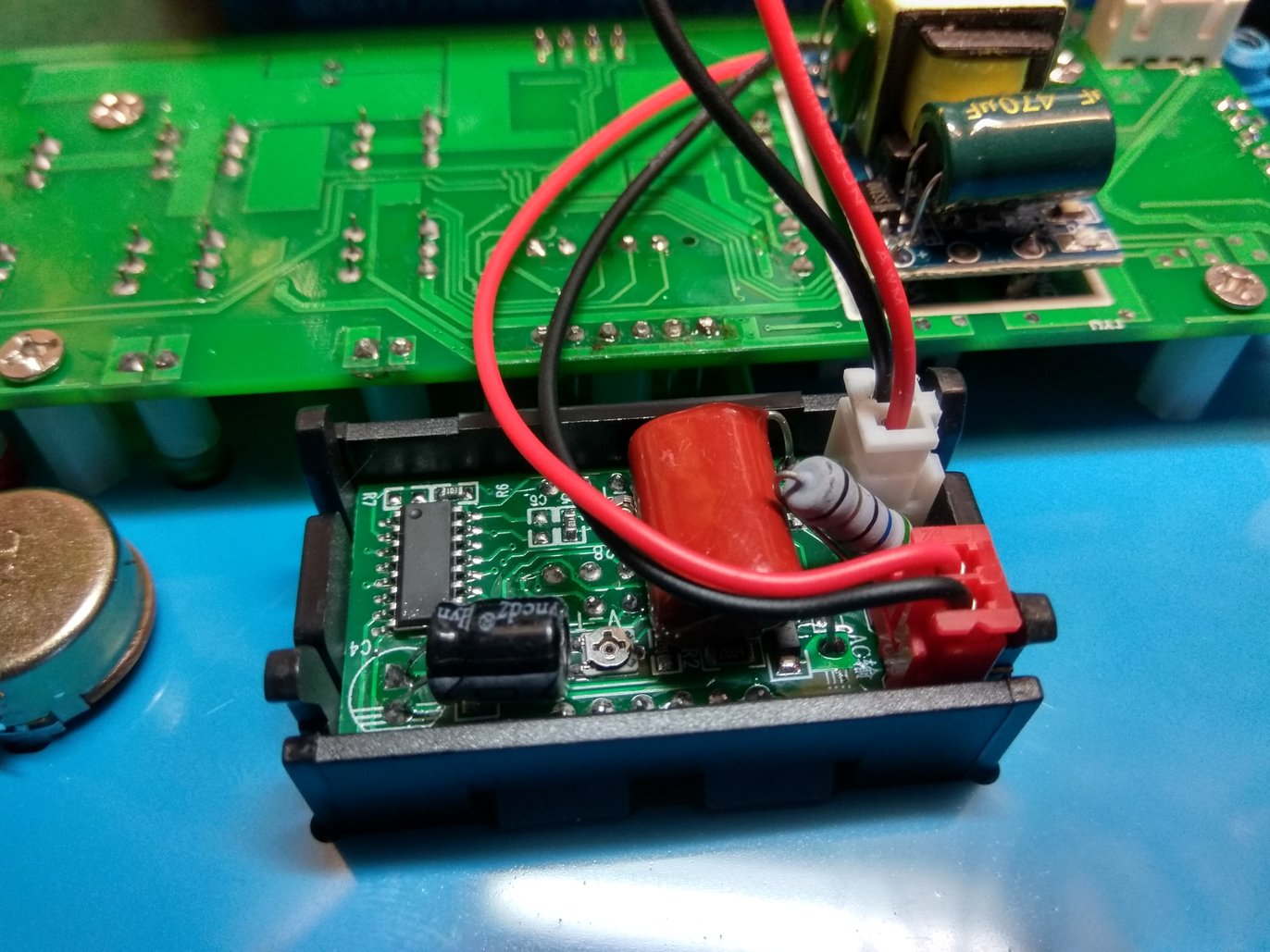

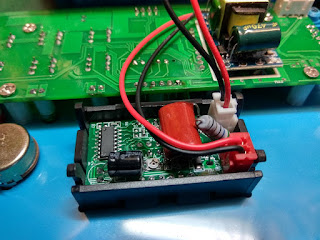

來處理電錶的電源部分。內部線路經測試是用 DC3.5V 的電。只要生一個 DC3.3V 的隔離小電源給它用就可以了。
加裝一個小型的 AC/DC 與一顆 LM1117 供電錶使用。這是完成圖。豬肝已經不見了。
注意到這個可控輸出電源。它是直通輸入端的，中間只經過一個開關而已就直接出來了。現在給它加裝一個 7A 的保險絲進去。
右邊的開關是作為控制輸出 AC 電源使用。
加裝一個保險絲座。如此全部完成。
測試變頻驅動功能。發現壓縮機不能啟動！
使用小馬達後可以啟動，但發現有抖動的現象，代表這驅動板明顯有故障……真是白忙一場了！這塊板子不能用呀！
一開始沒有先確認機器功能是否正常就直接下去改是我的疏失。基本上新品出廠前都要經過品管測試正常後才能出貨，這個山寨產品明顯沒有這麼花功夫。
但就這樣認賠的話心有不干。我本業不就是維修嗎？那就來處理吧！
以本案來說，修原本的驅動板是不符時間成本的，所以以換板的方式來處理。
先清除故障基板。
在現成的驅動基板中找一塊適常大小的，由於結構緊湊，所以要先比對一下是否塞得進去？
運氣不錯，剛好有適合的基板可以使用。只要小改一下就好。
把接頭與電線作好，重新整理一下。
這樣就完成了。

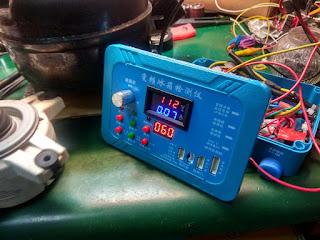

總算是可以用了！一個字：穩！
這一台別買，實在是太可怕了！假貨寶還真不是叫假的……
