上一篇講的是四路控制模組，這次講的是單路控制模組，也就是單體開關。
單體開關，比如說最簡單的就是燈光，再來如抽水馬達、排風機……等等。
第三方的米家控制模組，名字叫 ineless 多高/藍牙Mesh通斷器/Mesh 靈動款，可以控制一個電源的開關，應用範圍很廣。一組電源進，一組電源出…好，就這樣而已，沒了！
背面是一個按鍵，有兩個功能，一個是直接控制電源的開與關，一個是作為設定使用。
像這一類的模組要使用前，我都會先進行品質升級。因為這種被定位成消費級產品的東西，壽命都不長的，我可不想才用個沒兩三年就得拆下來去修還是更換這玩意。

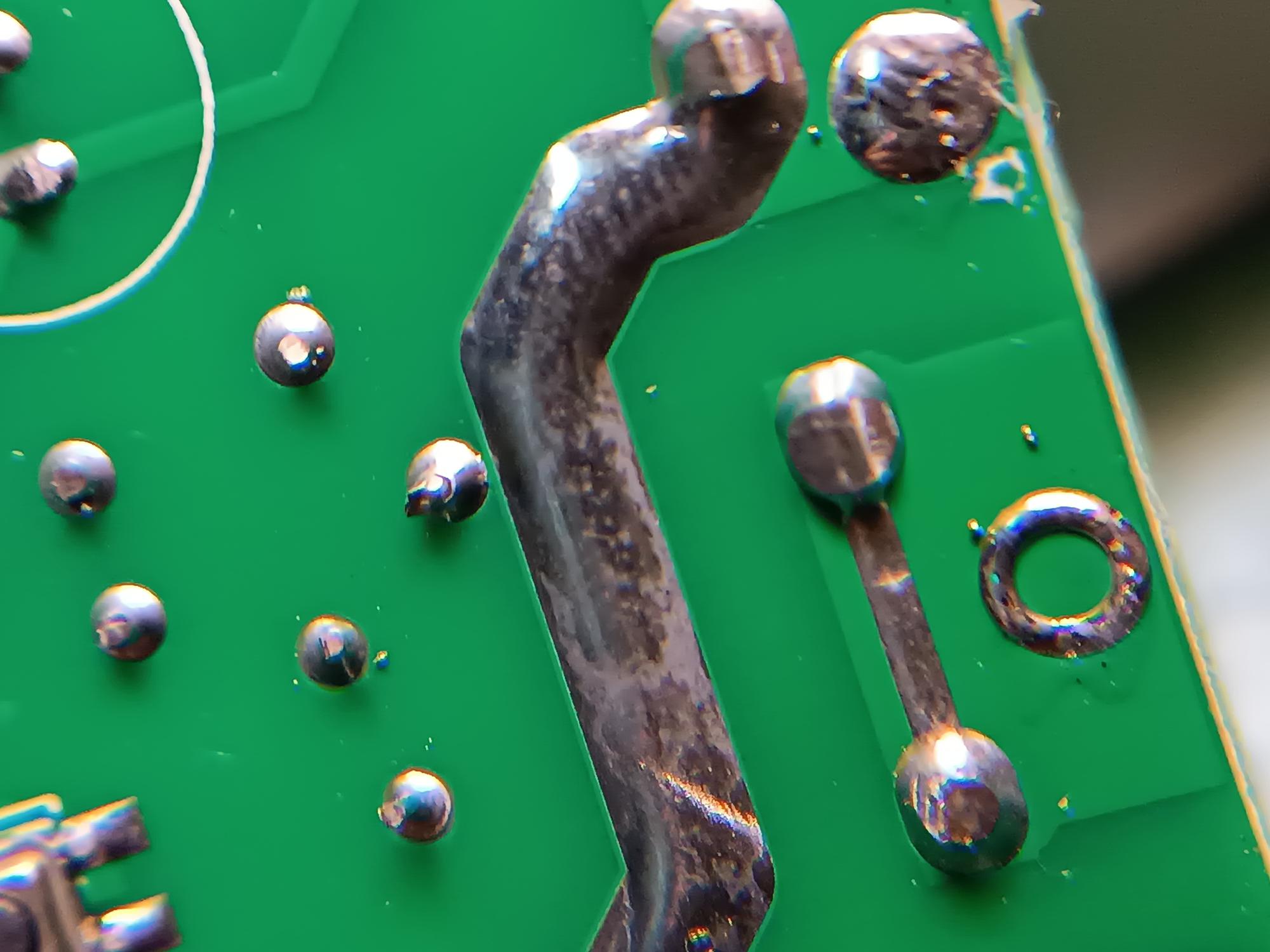

馬上就發現了一個冷焊點……
這次要做的工作是，更換 DC/DC 的兩顆電容與加裝一個 MOV。因為體積限制也只能做到這樣，不然其實最好是安裝上完整的 EMC 電路，甚至是使用市電變壓器，不過如此一來體積會大上十倍。
這是處理好的模組。其實很不好焊接，零件太緊湊。
按鍵也要將線拉出來，可省下一個搖控開關的開銷。
輸出電源直接接上電源母座，可以用來插風扇或電燈等等。按鍵開關可以用來手動控制。

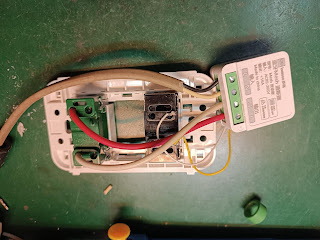

這是背面接線的情況。
然後裝到你想要安裝的地方。我這是要用來控制排風扇用的電源座。然後就可以使用按鍵或是出一張嘴呼叫小愛同學來幫你開關抽風機了（主要是後者，還有就是能遠端監控使用狀態）。
或是直接裝入設備中，比如固定燈具的話大概率都是直接裝入燈具內部來使用。這個時候就得要使用搖控開關，否則不能手動控制，只能叫小愛同學來幫忙。如果發生斷網而你又沒有準備好後備的中樞網關的話，就會有非常大的麻煩……
這玩意好用！這次因為是實驗性質的關係才買了三個，算算下來整個家裡要弄上去，起碼得要使用掉三十個以上的單體控制模組才行……
