磨甲機 維修記事

收到一台美容用品：

磨子正常可以正反轉，故障的情況是正轉不動，反轉可以。

拆開來看裡面的 IC 編號被磨掉了。通常這種就直接退修，就算知道那顆零件故障，也很難找到。因為最近空閒時間比較多，就研究了一下。

內部是三串的 18650 鋰電直供 12V 給內部使用。這種作法損耗率極高，充放電到不了一百次，可能五十次左右鋰電池就掛了。鋰電池串聯使用，充電系統要經過特別設計，體積大、成本高，否則一般有良心的作法就是單純並聯加上升壓器使用。

所以一般人以為產品都是經過特別設計來達成壽命控制？錯了！答案是「不用想什麼設計直接上就好」自然就會達成壽命控制了！

馬達輸出透過一顆 SOP-8 的不知名 IC，兩條腳作輸出，兩條電源，兩條 PWM，剩下的兩條常態 5V 不知道什麼用途？不過很明顯這是一個 H-bridge 的驅動 IC。

IC 的 pin 分布：

P1=+12VCC。P2=??(5V)。P3=GND。P4=OUT1。P5=OUT2。P6=IN1_PWM(HIGH=OFF/LOW=ON)。P7=IN2_PWM。P8=?? (5V)

找遍比較有名的類似功能 IC，沒有發現 pinout 相同的編號。一般來說只要功能相同，就算接腳不一樣，跳線就能解決的。不過手邊也沒有這東西。更糟的是，驅動信號好像還不是標準的。

檢測結果是 IC 內部的下臂晶體壞了一顆。

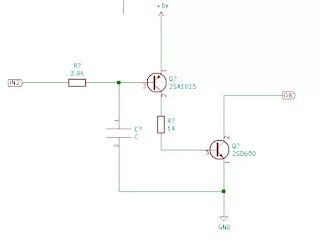

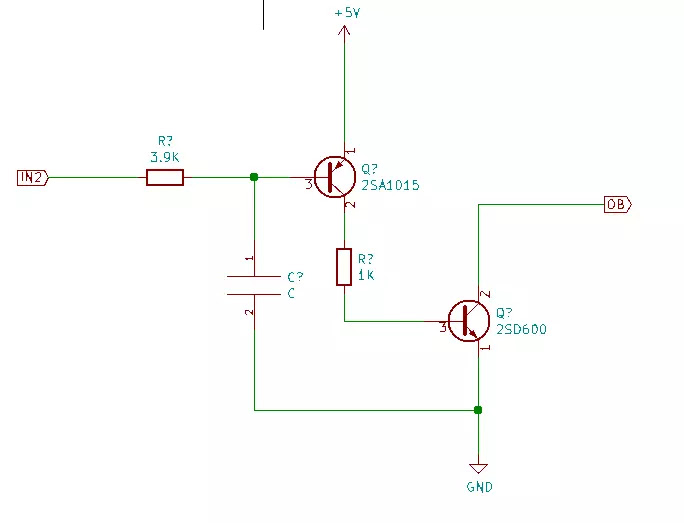

解決一方案是，檢測輸入信號，當有信號的時候將下臂對地導通就好了。這需要一些東西。

像這樣的東西裝上，用來取代原本的下臂晶體。這樣能讓功能正常恢復就好，不用去傷太多的腦筋。測試正常後通知取回。
