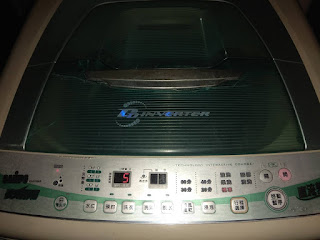

聲寶 SAMPO 變頻洗衣機 ES-D139AB 故障碼 EC 維修

聲寶洗衣機故障碼 EC 指的是，電腦偵測不到馬達端的霍爾信號或信號異常、不動作等。造成這種故障的原因很多樣化，可能是 (1) 變頻驅動板本身的故障。(2) 連接線或連接頭接觸不良。(3) 霍爾電路板本身故障。(4) 馬達本身的問題。(5) 軸心等機械問題導至無法轉動等等這幾種的可能性。本案例屬於第三種，這也是最不好處理的一種。

值得一提的是，電源線用的是 90 度轉角的類型，這種的比較不容易壓壞線。

本機的連接線與連接頭也是情況不太好，但不是造成這次故障的主因。雖說如此，也還是要好好的處理過才行。

本機在客戶家中已經初步判定為霍爾信號不良。為了不至於造成遺憾，先拿了一顆正常的軸心加以測試，雖然不是聲寶的，但基本都通用。測試下來確認新軸心可正常運轉，所以現在準備進入主題。

這個型號的上蓋突起，所以不能倒放，只能用這種方式來放置。

馬達保護蓋使用四顆 14mm 螺絲固定。拆裝時必需要使用套筒與加長桿。

轉子使用了一個 14mm 螺帽鎖定。

拆下來的轉子。

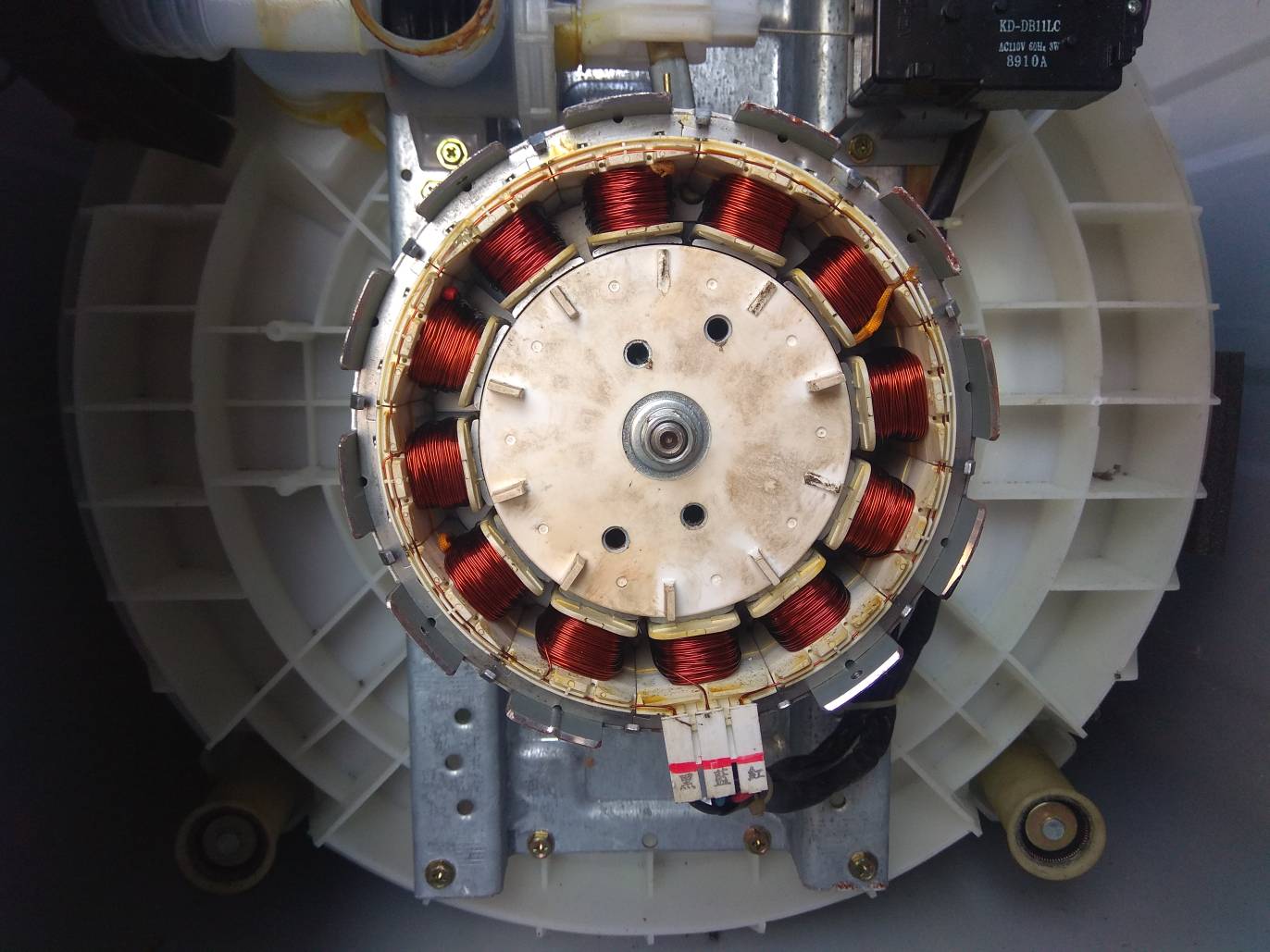

定子內部，下方突出的一塊就是霍爾IC板，但明顯不是原配，代表說在我之前已經有人動過它了，而且作業時直立倒放，把上蓋壓破了。

髒髒的那一小塊就是霍爾IC板。定子使用了六顆 4mm 的內六角螺絲固定住。

把定子拆下。

做了這麼多事就只為了拆這一小片。

拿到工作室內，發現不妙，電路板使用了黑色環氧樹脂硬膠封死了，屬一次性產品，不打算給人修。這嚴重造成了作業困擾。

唯一的辦法就是慢慢清理，這個動作就花了一個多小時的時間。

HALL IC 上的 MARKING CODE 是 U18，完整編號是 US1881，全部三顆在清除硬膠的過程中受損，必需全部更換。

專業維修平時就要準備好常用的材料，此乃常識，同時也是維修人員巨大的成本。從零件盒中拿出三顆新的 US1881 準備更換。

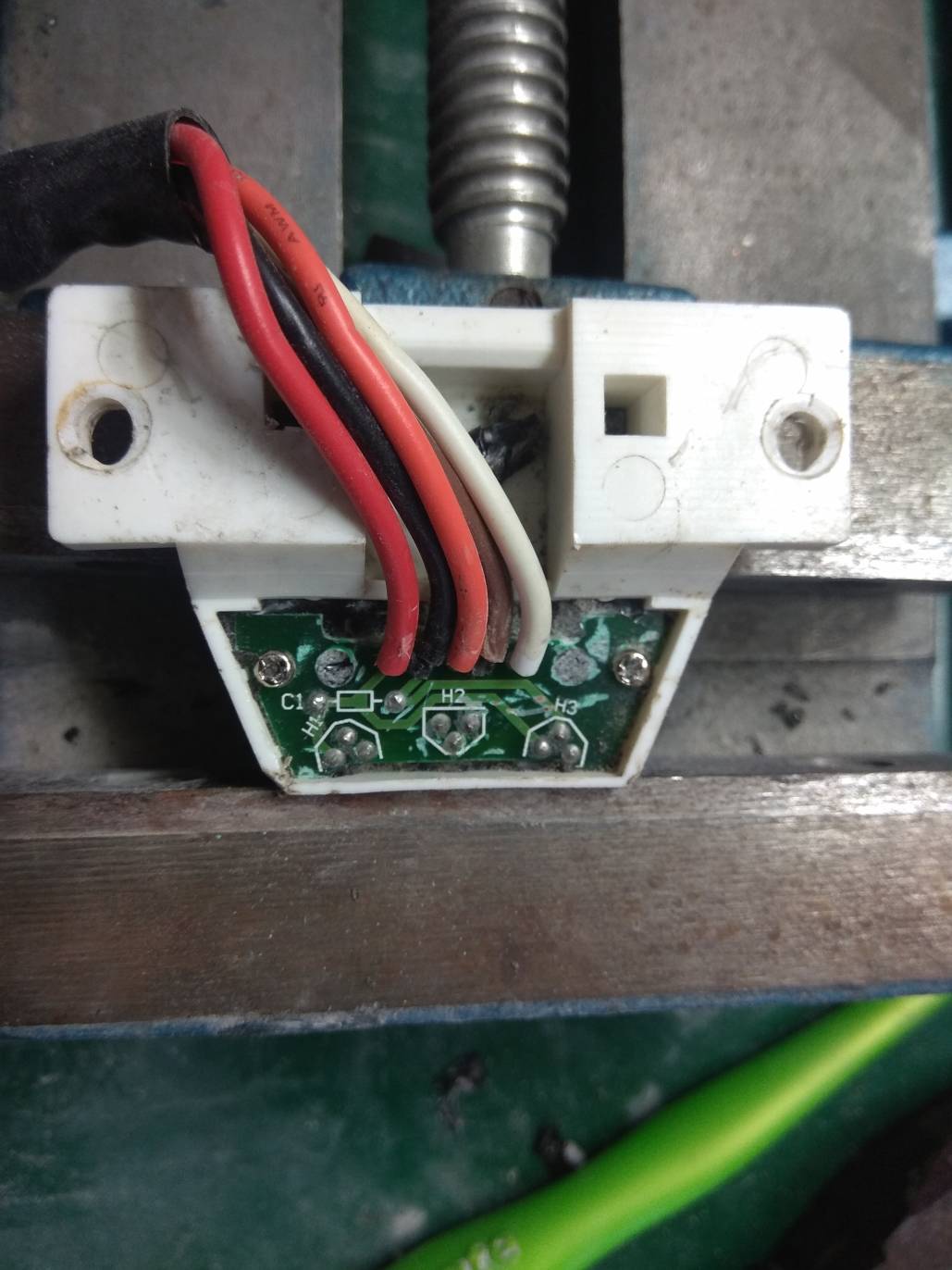

先做好定位後再測試功能是否正常。注意這顆 IC 的輸出腳是開洩極形態，但原本的 IC 呈現的形態卻是推挽式輸出，不知道用的是哪一家的東西？新的 IC 就一切正常。

封上 Silicon 之後裝回。

測試功能均正常。此時時間已經到了晚上了……
