尚朋堂 電磁爐 SR-1666T 無電源不開機

台灣即將進入冬季，電熱類的產品開始浮出維修檯面了。



我想這台電磁爐的賣點，大概是鏡面觸控面板吧。

解下背面的八顆螺絲就可以打開了。

發現不速之客！

保險絲已嚴重受損了，典型的電磁爐大件故障。

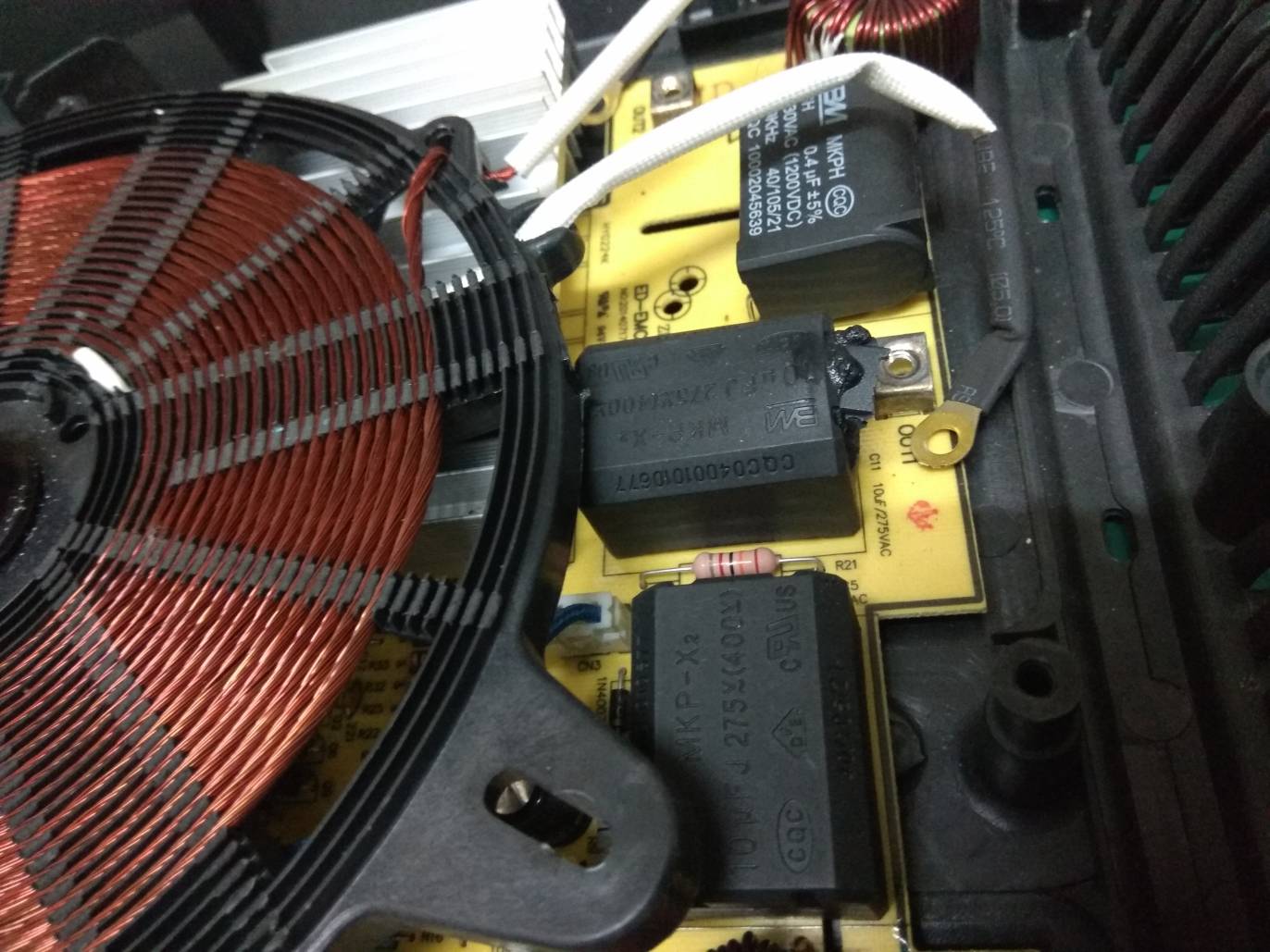

電容器爆了一顆。

整片主板解下。

故障電容器。

整流橋與晶體也一併受損。保險絲當然也是壞的。

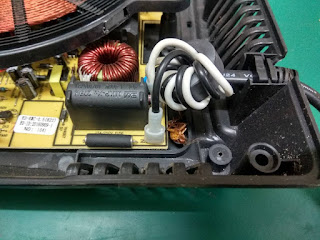

換上零件後裝回。

燒水正常了。

松下 Panasonic 變頻微波爐 NN-J993 維修

無三不成禮！變頻微波爐連三發，這次要處理的是魔王級的機子。

你家的微波爐有 25KG 嗎？

保險絲不通，打破一看裡面金屬氣化，屬於短路故障，而且是非常嚴重的那種。

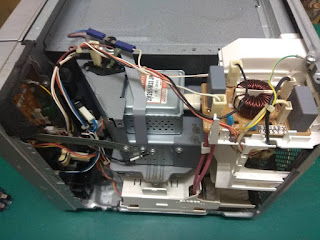

打開上蓋，發現海棉因為時間過久，又高溫的關係，都已經粉化。

蒸氣水杯的置放處。

背後。

底盤非常的不好拆！光是這點就會被一般的維修人員給退修了。

磁控管。測量正常。

搞了老半天，終於請出了隱身在底部的電源板。

微波無轉盤設計，但還是要配一個不定向馬達才行。

變頻板在下方。

控制器為 AN90F02S，同樣是查無資料。

綠色標 360NS10D 猜測為 360V 的 Varistor。剩下兩個是1MBH50D-060A (600V/50A) 與 1M30-060 (600V/30A) 的 IGBT。與 20A 的整流橋。



發現一個漏網之魚。外觀看不太出來以致於沒在第一次掃描中抓到。

電料行找沒 0.68uF/400V 的規格，拿兩個 0.33uF 安規電容代用。

全部找代用品，規格升到 900V。

微波功能試機 OK。實測 1000W 微波輸出，用電超過 1600W，請注意用電安全。

內部為無轉盤設計。

松下 Panasonic 變頻微波爐 NN-ST557 維修

這台微波爐的磁控管安裝方式很不一樣，造成拆裝的困難。

磁控管的編號是 2M261-M32。

費盡千辛萬苦終於把磁控管拆下，發現沒什麼明顯的問題。

把目標轉向變頻板，發現故障點，維修之。

主控 IC 是 AN47052，松下自己的 ASIC，查無資料。

維修好的變頻板裝上後還是不動作，繼續檢查控制基板。

發現故障晶體零件，更換之。

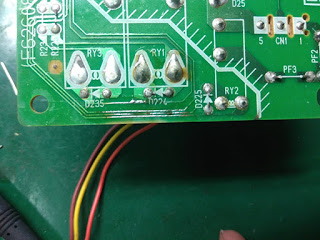

控制基板多處故障點。拿到時 PF2 是空接的狀態，正常應該是要有跳線才對。所以，這片基板若不是被人修過就是被人換過……我只能說，其實大家想的與做的都差不多吧！

維修完成。

這台微波爐的變頻板與控制板都有故障點，而且都不只一處，屬複雜性故障，處理起來相當的棘手。所幸不是重要的零件故障，所以還是可以修復的，只是要多花點時間。

這台微波輸出標稱 1100W，實測試用電超過 1500W，使用高耗電性電器時請注意用電安全。

母雲片一併更新。
