2024年6月10日 星期一

維修自家的冰箱 記事

我習慣會放一個延長式的溫度計在冰箱,將探頭放在裡面,然後把顯示器放在門上。這樣一來,無論是有沒有開冰箱門,只要我有經過時就會順手一看,確認溫度是否正常。

今天 6/10 下午看冷藏門邊的溫度時,發現溫度略高,約 9 度左右。平常都是在 7 度上下,這是冷藏室的最差標準(通常在門邊蛋架的位置)。我在想,可能是因為今天天氣比較高,或是現在正在化霜所以溫度才會高了一點,就沒有放在心上。

晚上想拿個冰淇淋再去看的時候,發現溫度到了 15 度……這 99.9999% 冰箱出了問題了!(剩下的可能是溫度計壞了)立刻出動緊急任務!檢查壓縮機……會動;檢查風扇……不動。拆開,手轉了幾下才開始動作,確認為風扇故障。馬上更換新品風扇,全部十分鐘完成檢修。外殼的冷凝器本來沒什麼溫度,這樣一搞下來,三面的散熱溫度立刻飆升上去!為了加速冷卻速度,拿出立扇與噴水槍進行降溫度,一個小時左右恢復正常冷度。


********************


這是比較幸運的案例。大部分的客戶是等到東西開始發酸發臭時才會發現冰箱故障。主要是因為通常冰箱故障時沒有告警機制。一般如果在一兩個小時,庫內溫度沒有下降一定的程度,甚至上升了,這個時候應該要以燈光與聲音進行告警(特別是聲音尤其重要!),提示用戶進行功能檢查(除非斷電)。這對於微電腦而言是小事一件,但事實上有這種功能的冰箱幾乎是沒有,所以故障時造成的損失往往是非常的巨大的。

冰箱連網是要作什麼?不就是要這種監視與緊急通知的功能嗎?除此之外還要什麼東西?都是資本主義的騙術。

補救的方法是找一個有這種功能的溫度計來使用。但是這很罕見,就算有恐怕也是非常的貴(因為這通常不是設計給家用的)。等我這次的冷氣/冰箱治具做的差不多後,來設計一個這樣的溫度計。

現在市面上要找到一個品質不錯功能齊全的溫度計幾乎是沒有,幾乎都是消費級的爛貨(前幾年拿了幾個牌子的溫度計來試試,可以的話批來賣,但發現沒有一個行的,這種東西要賣出門一定會被人罵死!),不然就是單價超高的工業級產品,真是一個可悲的文明發展。


2024年6月2日 星期日

治具家族再增加一員

用來驗證電路輸出驅動信號是否正常。

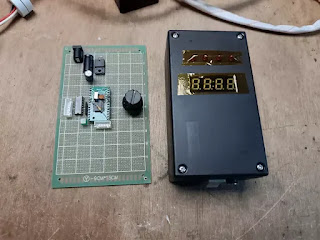

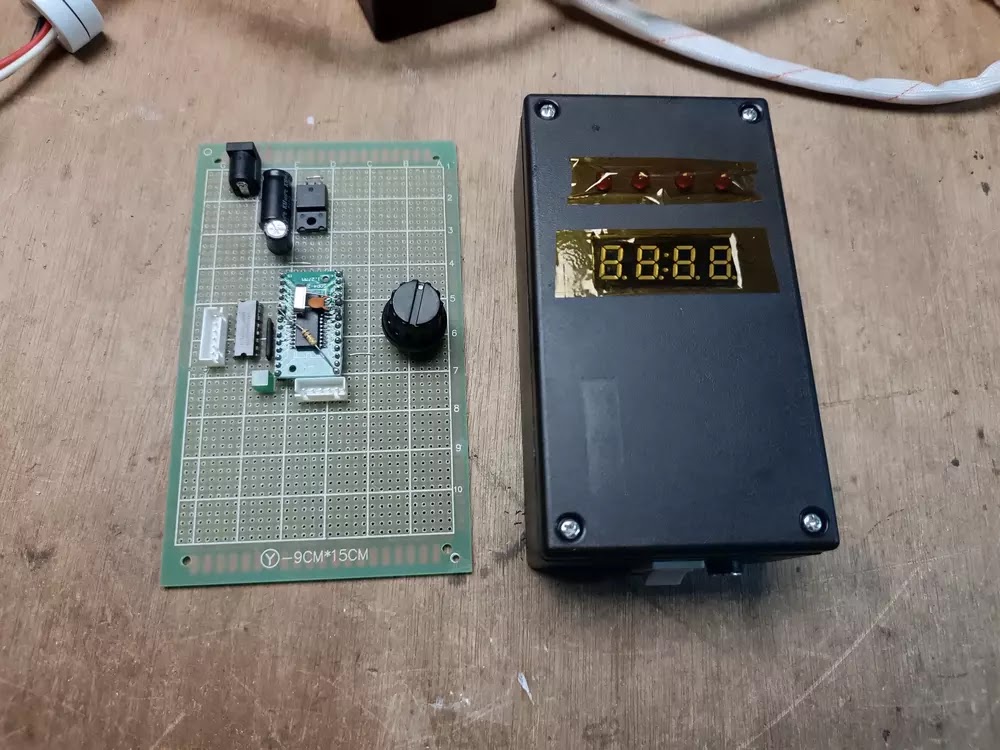

右邊是這次的成品,左邊這片是為了製作右邊這台而臨時搭建的治具,功成身退,等一下就把它給拆了……

這次採用了七段顯示器,因為我喜歡,還是傳統的顯示界面最好用,又耐操!

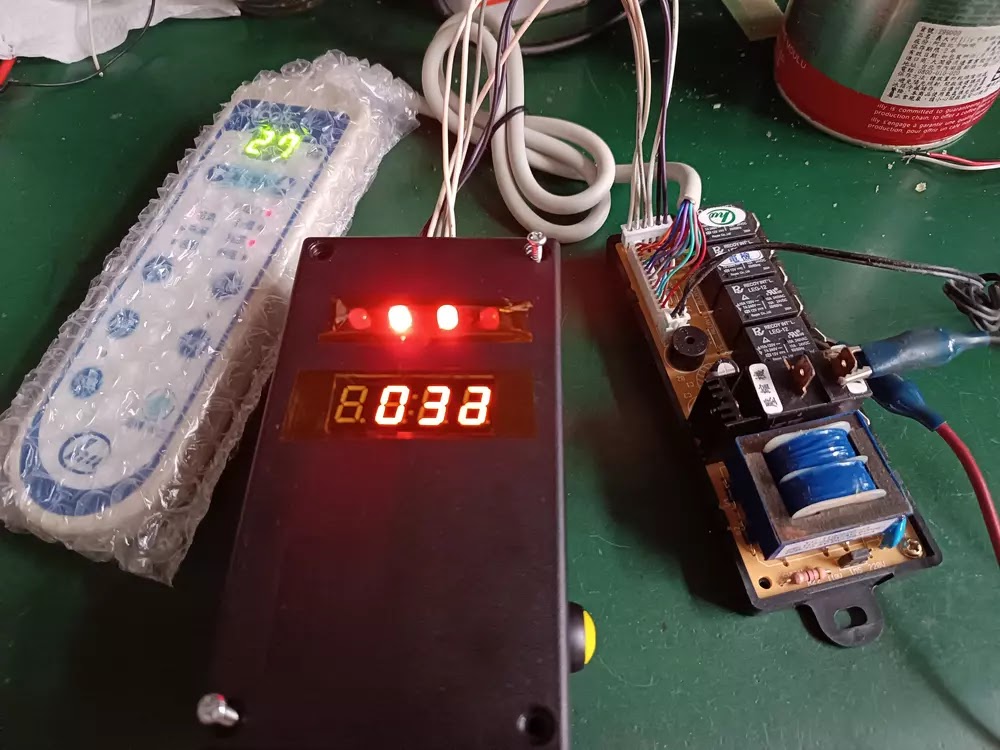

驗證冷氣公板的擺葉驅動。



一樣是冷氣的擺葉驅動,不過這片是變頻冷氣的內機板。



冰箱的電子風門驅動驗證。需配合專用轉接線,並切換至雙極模式以搭配雙極架構(第一個字母顯示 "b" 代表雙極模式)。



變頻冷氣的電子膨脹閥驅動驗證。


手工製作的樣品太累了,只作這一台自用。想要的話可以單獨出 MCU 與線路圖,其它的得自己來……

下一個是主動式驅動器,可與這台配套使用,但需計成品尺寸會大出這台很多。
