松下 EH-NA27 吹風機 無強力檔

 台灣公司貨。

這種小家電不是營業用的，用料沒那麼講究，長時間高強度使用的情況之下多多少少都容易出些狀況。說明書都有提到作為免責聲明。所以，頭髮長的用戶請準備好兩支上。

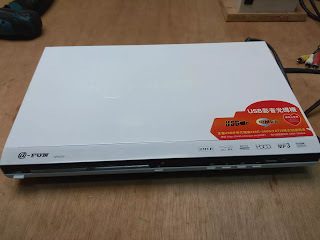

DVD PLAYER 影音光碟機 無電源維修

 ＠－FUN AR6299 型號廠牌不重要，因為裡面都是一個模樣。

電源板故障，一看就知道是山寨等級的產品。那值得注意的是，它的 PWM IC 型號印了 VIPER22A，但實際電路板的走線根本就不是那麼一回事（多年來對付山寨產品養成的直覺），這是所謂的 REMARK。以前是用磨除型號的方式，現在改成假它顆型號的方式，防止外人的維修作業。

REMARK 有兩種，最早先是把通用 IC 改成自家的特編型號，如果用這個型號去找資料的話你怎麼找都找不到，這種幾乎大一點的廠牌（幾乎你講得出名字的公司）都幹過。另一種就是像本案，故意要騙你，誤導你到歪路去的，通常是小型的山寨公司會幹。

經過對照，IC 原型號應該是 DK1208，這系列山寨品很喜歡採用，超級便宜。不過我手邊沒有這顆的備料，只能用公板的方式處理。能修理好就行。

聲寶 除濕機 AD-1291N 壓縮機不動

通用維修不看廠牌與型號，東西拿來，直接修就是了。但一般人找人維修只會用型號去找，導致我還是要將碰到的型號一樣一樣的打出來才能搜尋得到。

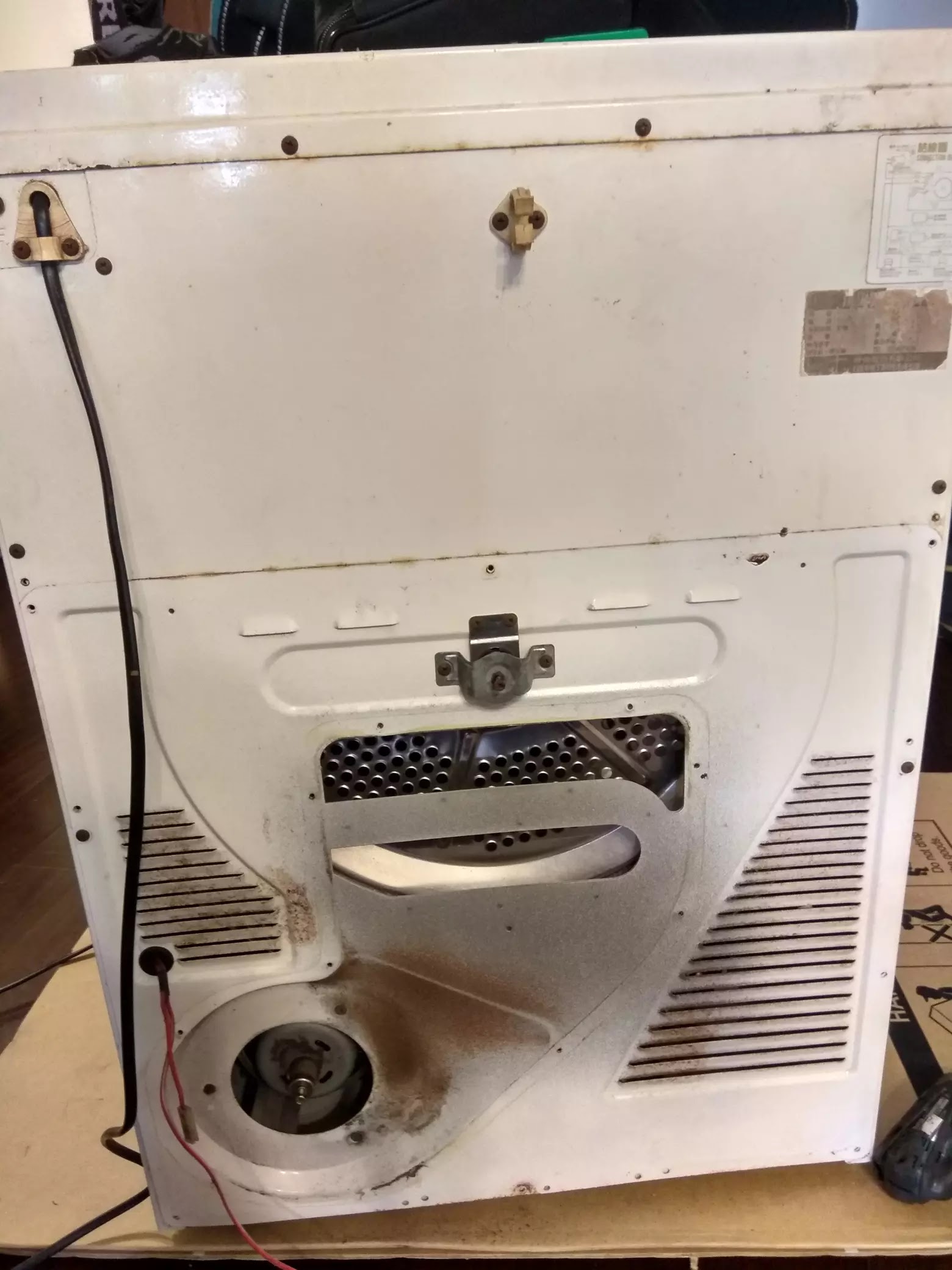

台熱牌乾衣機 不熱

 天氣開始變冷了。

這系列的大概率是馬達方面的相關問題。現場拆解維修。

珍借眼前所擁有的人事物。

廢物運用篇：板號 DM00L985B09 MPH4144A CT9828A 負離子產生器

前言：

工廠接單大量生產客戶所需的定製零件模組，但有時候因為某些因素沒辦法出貨而成為廢品，並不是說它壞掉了，而是訂購的人不要了（或其它因素），就被成堆的送到廢品站，最後流落到民間，然後到了我這種人手上。

它的特徵就是，成色很好，但沒有資料可尋。所以能不能用，怎麼用，就憑個人的真實本事了。也有新品不能用的情況，有些是因為設計錯誤所以根本就不能用（不過零件是正常的）。未來若有時間也有這個機緣的話，我將多介紹這些看似廢物，實則精品的小東西。

正題：

今天來看這片小電路板，從外觀上一看就知道是一個高壓產生器，而且重要的是變壓器是比較好的，馬上就取得了一些下來研究。

通電測試，經過 1/1000 的高壓測試棒（規格輸入阻抗 1GΩ 輸出阻抗 1.1MΩ 專供數位電錶使用）後觀察輸出電壓為直流電 -6000V，所以這很明顯是一個負離子產生器（輸出範圍 -5KV 至 -7KV）。

基板上有一 3pin 的母座，似 XHB 的變形體（正式名稱尚未確定）。功能如圖所示，pin(1) 紅色為 +12V 輸入，pin(2) 黑色為地線（與綠線相通），pin(3)黃線為啟動腳，接地時不動作，接大於 +1V 的直流電時高壓輸出。

PIN1=12V

PIN2=GND

PIN3=ENABLE

注意的是，這是一個帶有穩壓回授控制的電路，所以輸出電壓不會亂跑。因此這片基板的用途就會比較多。我們可以修改它的回授控制達成自己想要的輸出電壓。運用在之前所提到的高壓測試器中取代原有的電蚊拍用的高壓產生器會變得非常方便。

經過研究，IC LM2904 的第五隻腳為參考電壓，當它是 0.6V 時高壓輸出 -6000V。它由多個週邊零件所共同控制，我這裡選用 R42（10K）來進行修改。

圖中是接入 82K 時，輸出 -1200V 左右，也是最低的輸出電壓。如果再往下調整電路就會整個停擺。

使用可變電阻整調輸出為 -1500V。

高壓輸出 -2000V。

高壓輸出 -2500V。

這樣子就差不多可以測試絕大部分的高壓元件了。

R42 的位置。10K 時輸出 -6000V，82K 時輸出 -1200V。這個阻值不能低於 10K 免得發生危險。想使用可變電阻時注意要串入最少 10K 以上的電阻否則會有危險。

部分電路。有了這些就足以控制。其它部分我就懶得畫了……

免責聲明：

高壓電是非常危險的！請在操作時注意人身與設備安全。它可以簡單的摧毀您的高級儀錶，也可以輕易的擊倒彪形大漢。操作時應要有第二人在場。缺乏專業知識者請勿自行操作與（或）模仿。若是不幸發生事故，撰文者不負任何法律與道義責任。
