台灣公司貨。
這種小家電不是營業用的,用料沒那麼講究,長時間高強度使用的情況之下多多少少都容易出些狀況。說明書都有提到作為免責聲明。所以,頭髮長的用戶請準備好兩支上。
@-FUN AR6299 型號廠牌不重要,因為裡面都是一個模樣。
電源板故障,一看就知道是山寨等級的產品。那值得注意的是,它的 PWM IC 型號印了 VIPER22A,但實際電路板的走線根本就不是那麼一回事(多年來對付山寨產品養成的直覺),這是所謂的 REMARK。以前是用磨除型號的方式,現在改成假它顆型號的方式,防止外人的維修作業。
REMARK 有兩種,最早先是把通用 IC 改成自家的特編型號,如果用這個型號去找資料的話你怎麼找都找不到,這種幾乎大一點的廠牌(幾乎你講得出名字的公司)都幹過。另一種就是像本案,故意要騙你,誤導你到歪路去的,通常是小型的山寨公司會幹。
經過對照,IC 原型號應該是 DK1208,這系列山寨品很喜歡採用,超級便宜。不過我手邊沒有這顆的備料,只能用公板的方式處理。能修理好就行。
前言:
工廠接單大量生產客戶所需的定製零件模組,但有時候因為某些因素沒辦法出貨而成為廢品,並不是說它壞掉了,而是訂購的人不要了(或其它因素),就被成堆的送到廢品站,最後流落到民間,然後到了我這種人手上。
它的特徵就是,成色很好,但沒有資料可尋。所以能不能用,怎麼用,就憑個人的真實本事了。也有新品不能用的情況,有些是因為設計錯誤所以根本就不能用(不過零件是正常的)。未來若有時間也有這個機緣的話,我將多介紹這些看似廢物,實則精品的小東西。
正題:
今天來看這片小電路板,從外觀上一看就知道是一個高壓產生器,而且重要的是變壓器是比較好的,馬上就取得了一些下來研究。
通電測試,經過 1/1000 的高壓測試棒(規格輸入阻抗 1GΩ 輸出阻抗 1.1MΩ 專供數位電錶使用)後觀察輸出電壓為直流電 -6000V,所以這很明顯是一個負離子產生器(輸出範圍 -5KV 至 -7KV)。
基板上有一 3pin 的母座,似 XHB 的變形體(正式名稱尚未確定)。功能如圖所示,pin(1) 紅色為 +12V 輸入,pin(2) 黑色為地線(與綠線相通),pin(3)黃線為啟動腳,接地時不動作,接大於 +1V 的直流電時高壓輸出。
PIN1=12V
PIN2=GND
PIN3=ENABLE
注意的是,這是一個帶有穩壓回授控制的電路,所以輸出電壓不會亂跑。因此這片基板的用途就會比較多。我們可以修改它的回授控制達成自己想要的輸出電壓。運用在之前所提到的高壓測試器中取代原有的電蚊拍用的高壓產生器會變得非常方便。
經過研究,IC LM2904 的第五隻腳為參考電壓,當它是 0.6V 時高壓輸出 -6000V。它由多個週邊零件所共同控制,我這裡選用 R42(10K)來進行修改。
圖中是接入 82K 時,輸出 -1200V 左右,也是最低的輸出電壓。如果再往下調整電路就會整個停擺。
使用可變電阻整調輸出為 -1500V。
高壓輸出 -2000V。
高壓輸出 -2500V。
這樣子就差不多可以測試絕大部分的高壓元件了。
R42 的位置。10K 時輸出 -6000V,82K 時輸出 -1200V。這個阻值不能低於 10K 免得發生危險。想使用可變電阻時注意要串入最少 10K 以上的電阻否則會有危險。
部分電路。有了這些就足以控制。其它部分我就懶得畫了……
免責聲明:
高壓電是非常危險的!請在操作時注意人身與設備安全。它可以簡單的摧毀您的高級儀錶,也可以輕易的擊倒彪形大漢。操作時應要有第二人在場。缺乏專業知識者請勿自行操作與(或)模仿。若是不幸發生事故,撰文者不負任何法律與道義責任。

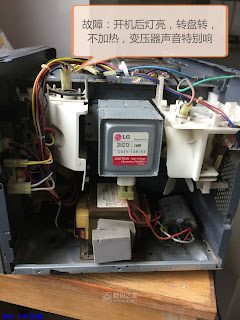

「內行看門道,外行看熱鬧。」日前有人送來一台 P 牌的便宜微波爐,說加熱不好使。我打開看了看,發現事情不單純。今天有點時間找了些網路上的圖片。
這是一台 P 牌的 LED 電視,出現了電源故障的情況,LLC 雙晶體短路,並 APFC 電路失效。修好故障零件之後,沒多久又返修,情況一致。這次仔細查了一下 APFC 線路的部分。來看看這電路是設計成什麼樣?
這電源負責 APFC 的是 FAN7930C,在 DS 裡第三腳的 COMP 指出作為內部補償之用。所以在標準範例電路中僅有 R1/C1/C2 三個元件。不過在本片電路板當中多了一些東西,主要就是 Q1 與 Q2 的差異,這在 DS 中沒有提到有這種用法。
COMP 腳在 IC 內部是 OPA 輸出腳,那現在在這輸出腳上使用了兩顆晶體,企圖將 COMP 短接到地,這是什麼想法?在 DS 裡有提到「當 COMP 信號低於 1V 時輸出將關閉」這句,我想他可能是想說利用這隻腳作保護的意思吧?但是 DS 並沒有明確指出這隻腳可以短接到地線,這可能會造成不可預期的後果。將輸出短接到地,有極大的可能會燒毀輸出設備。
Q1 在線路中接到了迴授電壓,我猜可能是作為 OVP 的功能吧。Q2 沒有去追,但似乎是向 CS 接過去了。由於這樣的作法有不確定性,所以我決定將這部分追加的線路給去掉(直接將兩顆晶體拆除)。
如果想要使用追加保護線路的話那該要怎麼執行?在 DS 裡已經提到了,透過 INV 接腳,這是迴授電壓輸入腳,有偵測 OPEN 的功能,當該腳電壓低於 0.35V 系統就會被關閉。(不過反過來說,如果因為某些原因導至開關晶體不能工作在飽和區,而使得 INV 的電壓落在 >0.35 與 <2.5V 之間的話會發生什麼?那就是一場災難了……)
CS 是電流偵測用,也是輸入功能,在高於 1V 的時候系統也會被關閉。但這在執行上會變得困難許多,所以理論上是可以這麼做,實際上很難(那需要追加大量的週邊元件),DS 也沒有指出可以這麼做,喜歡無病呻吟的人可以試試看,不過如果出事別找我,我先發免責聲明。
這線路應該是新手工程師的作品。
碰到一個很有趣的案例,冷氣的 IPM 短路故障。這型冷氣很少壞 IPM 的,早期的機子體積大、用料實,真正會發生故障的地方其實也簡單。但是今天所碰到的這台,三路高端輸出對 HV BUS 短路,通常會發生短路的故障大多只有一路,若有二路以上的話則多以炸管的情況居多。這顆則是三路都短路,而且外觀乾淨,沒有炸管或破裂的情事發生。入電保險絲也是好的沒有燒掉。凡無風不起浪,事出必有因,怎麼會造成這樣的,一時讓我陷入了沉思……
直到換完了 IC 在整理線路的時候才發現了線索:
入電的兩條線與信號線破皮了,而且相當的寬……細看確定這是老鼠的功業。
還沒完呢!再者,剛好就是壓縮機出線處也被咬了!這就解答了所有的疑問,因為 AC220V 經由外殼直接由壓縮機輸出線灌回 IPM,這當然就會出大事了。
所以,這台冷氣的故障應該會表現出這樣的現象:內機一啟動冷氣的時候就會跳閘。這台是內機供電型的,平時外機是無電源的狀態。
把破掉的線全部換掉,沒有其它的故障。本案結。
這幾天都在忙著做這東西:
開發中畫面(一)
開發中畫面(二)

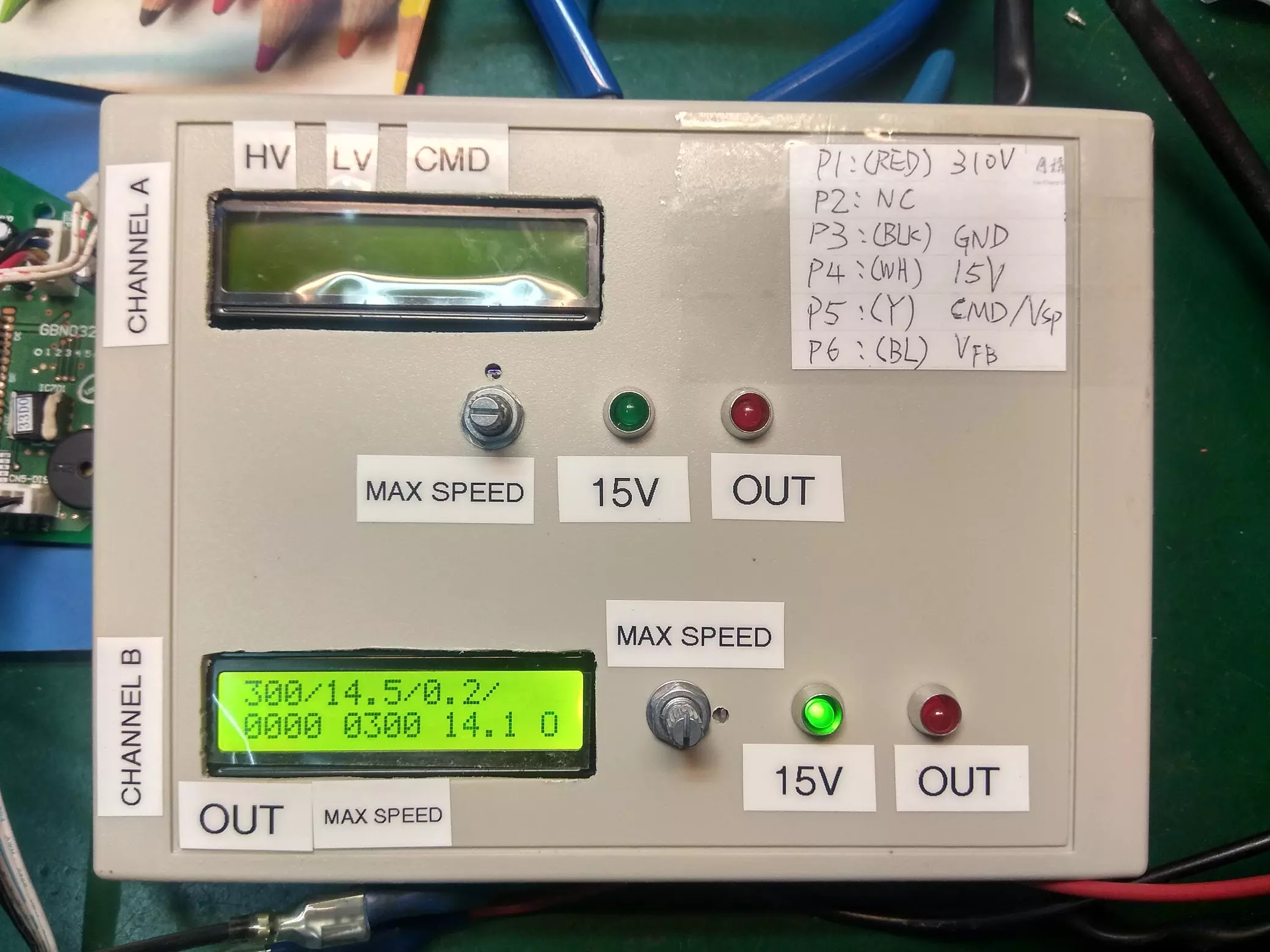

成品
實機上電測試
這台因為一開始的時候所選用的主控制器能力有限,所以規劃的諸多功能都無法實現,能實現的部分也被閹割減配,對我來說這是個失敗的作品。勉強調整到能夠使用而已。不過大部分的情況下已經沒有問題。
這台預計使用壽命最少是十年,所以可能不會再有第四代了……
大陸那邊的論壇提了這樣的一個問題:
修一个3842充电器,无输出灯不亮。拆开检查目测没有损坏原件,检查300伏正常,查功率管、变压器、3842、取样电阻等正常,3842电压13伏跳动,更换7脚电容无效。在5脚和7脚加18伏电源测1脚0.56伏 2脚5脚接地0伏 3脚0.03伏 4脚0.5伏 6脚0.2伏 7脚18伏 8脚0.5伏确定3842坏, 更换3842后拆掉功率管 在5脚和7脚加18伏电源测1脚0.56伏 2脚5脚接地0伏 3脚0.03伏 4脚1.9伏 6脚0.1伏 7脚18伏 8脚5伏 示波器测4脚锯齿波正常,但是6脚无方波输出,又更换了一片3842 各脚电压同上,6脚还是无输出。(8脚5伏电压经光耦到1脚控制电压反馈)。是1脚电压不对还是买的3842质量都有问题?
因為沒有帳號,大陸現在又是長期處於網路鎖國的狀態,最近又特別嚴重,沒有辦法在那邊回應這個提問。
不過這問題只要看一下 DS 就清楚了。在 TI 的 SLUS223A - APRIL 1997 中第六頁最下面,有一段寫到 SHUT DOWN TECHNIQUES 的內容,一開始就講到將 x84x 關閉的方式有兩個,第一個方法是將 Isense 腳的電位提到 1V 以上,或是將 COMP 腳拉低到兩個二極體的 VF 電壓之下,也就是大約 1.2V 以下,這樣子 OUT 就會關閉輸出。
那就很簡單了,根據維修敘述提到「1腳0.56伏」這明顯出了問題,這裡的1腳就是 COMP 腳,正常要在 1.2V 以上才能正常工作。要以此為重點下去查週邊線路應該就不難得知了。
什麼還查不出來?那就送過來我來查吧!
市面賣的 LED 測試器,電壓只能到 300V 而已。但很多元件需要更高的電壓來進行測試,也有許多不良的新品與假貨要抓出來,所以一台高壓測試器很有必要。
因為這是屬於基板級維修在使用的東西,需求很少,所以只做一台(純手工)自己用。使用現成的市售模組裝一下就好,這樣速度會很快。

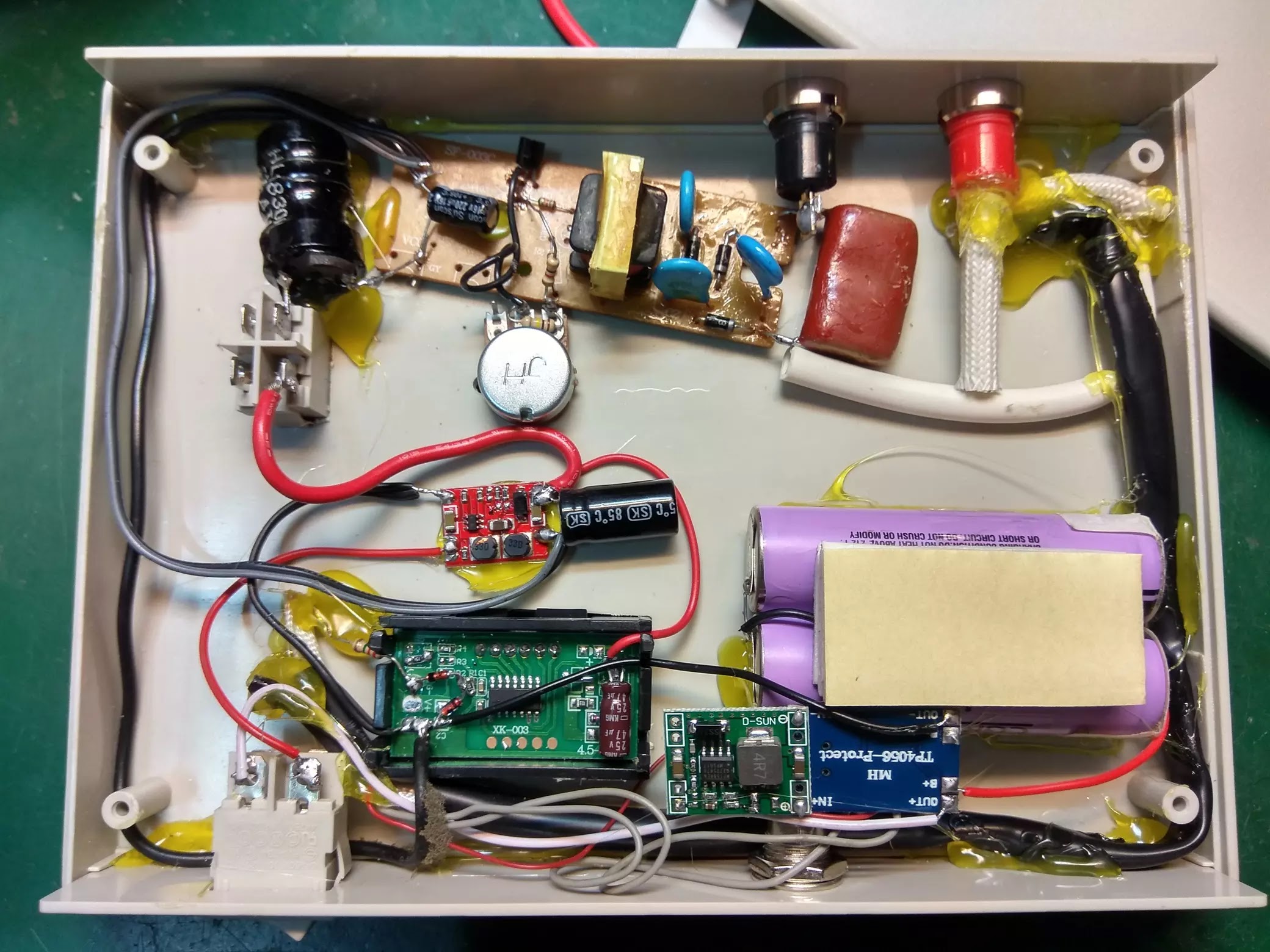

這是內部的配置。直接內建使用鋰電池,這樣就不必要使用時還要找市電插座。搭配現成的升降壓小板,將三位電壓錶頭改一下電源與取樣網路(本來是要用四位的錶頭,這才發現沒有備到這個料,真是重大失算…),高壓採用電蚊拍小板。全部只有使用五個模組小塊。
空載電壓最高輸出達 3000V,最低是 2200V,本來是想弄成最低 500V 的,不過似乎沒有辦法簡單搞定這問題,不想增加複雜度(因為那會需要多出很多時間),算了這樣就好。

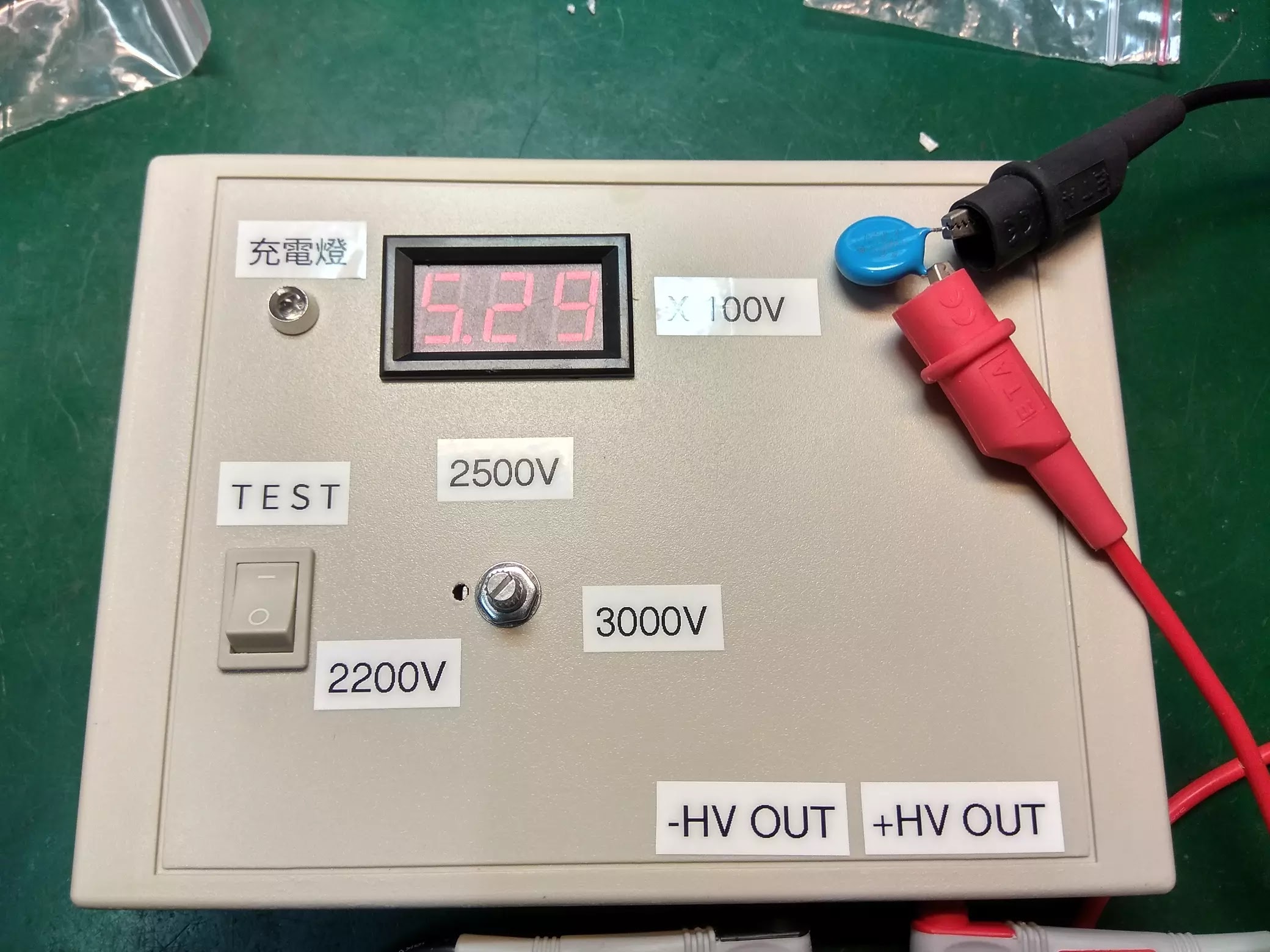

測試 D14511 的變阻器,結果測出的是 529V 合格了。
這類型的電源板很多是輔助供電出現故障,而本案例特別的地方是輔助供電變壓器故障。一般來說因為變壓器很少壞,所以一般不會優先排查,到最後才會去確認問題點。因為如此,以致於維修時花了不少時間。
現在家電使用的零件越來越差,已經沒有說幾乎不會壞哪個地方的情況出現,每個地方都有可能是故障點,維修成本就變得很高,加上大量製造新品售價便宜,人類文明已經可以看到盡頭了……
新品便宜嗎?那是因為人不會把回收成本列入售價。如果把回收成本列入,您會發現售價暴漲十倍不止。現在的做法是,找個人看不到的地方丟了……給大自然去吸收這回收成本。有良心一點的就先燒一燒然後再拿去丟……一樣都是丟,丟多丟少的問題而已。
內部線圈斷線嚴重,因為局部打火而融化(可能工作電壓400V太高+漆包線絕緣不良所導至),這沒有辦法簡單修復。正規的作法是整個變壓器拆開重繞線圈。
決定採用開外掛的方式來處理這問題。Adapter 的輸出引入原輔助供電,AUX 供電另外再拉一組出來給 APFC 與 MAIN POWER 使用。
找個適當的位置固定處就好。這個新裝的 Adapter 是同步整流型的,比原先的 PSU 高檔得多了。
後面又發現主板的 HDMI 也有問題,真是多災多難的機器。
