東芝 TOSHIBA 洗衣機 AW-B808S 不開機無電源 附洗衣機拆解細述

也許有些人想寄電路板來維修但卻不知道怎麼拆？東芝的洗衣機又比較特別，這裡講一下。

東芝洗衣機電路板是由上面直接拆解，與其它廠不太一樣。先將上蓋打開，看中間左右兩邊有一個小圓孔。請用小一字起子或美工刀將它挑開。

之後就會看到裡面的螺絲。如果嚴重生鏽的話可能比較麻煩。一般用十字起子轉起來就好。

兩顆螺絲轉下來之後將前半片面板整個向右平推大約一公分，如圖所示。這樣子就可以把蓋子拿起來了。

翻過來就可以看到電路板。本案例是一台蟑螂蟲害機。

接頭也許沒有防呆設計。所以在拆接頭前請記得拍好照片，下次才知道要怎麼裝回。

電路板帶回工作室處理。MCU 用的是 CM47AUG-7AK0。維修成功結案。

過程中還從變壓器的縫隙裡跑出三隻小蟑螂，真是傷腦筋……

聲寶 除濕機 AD-2461F 不開機

春天是除濕機的季節，不過今年基本沒有春天的氣息……

一般維修不喜歡收到所謂的二修機，因為就是像這樣，很多都是亂七八糟的。

 整理了一下……



很快的就有反應。F2 是指化霜 sensor 異常，正常為 5KΩ。

電容器規格不對與安裝錯誤，結果導至按鍵開關根本壓不到……原始的配置是怎麼樣已不清楚，只能這樣處理了。

三洋 洗衣機 SW-688UF 無電源

誤送 220V 導至故障。

PCB 上雖然銅箔保險絲的設置，但卻沒有在關鍵時刻發揮作用。

原因在保護零件選型錯誤，使用了 330V 的變阻器形同虛設，在標準的 AC220V 用電下不能即時發揮功能。

變壓器受損。

找一個功能相同、體積差不多大小的代用品。

新舊品的腳位有差異，必需重工。

請出電鑽打洞。

鑽好洞的情況。

試裝 OK。

新舊變壓器的工作形態不同，必須更改。原基板上的整流橋拆下不再使用。

裝好新的整流器與跳線。

試機 OK。

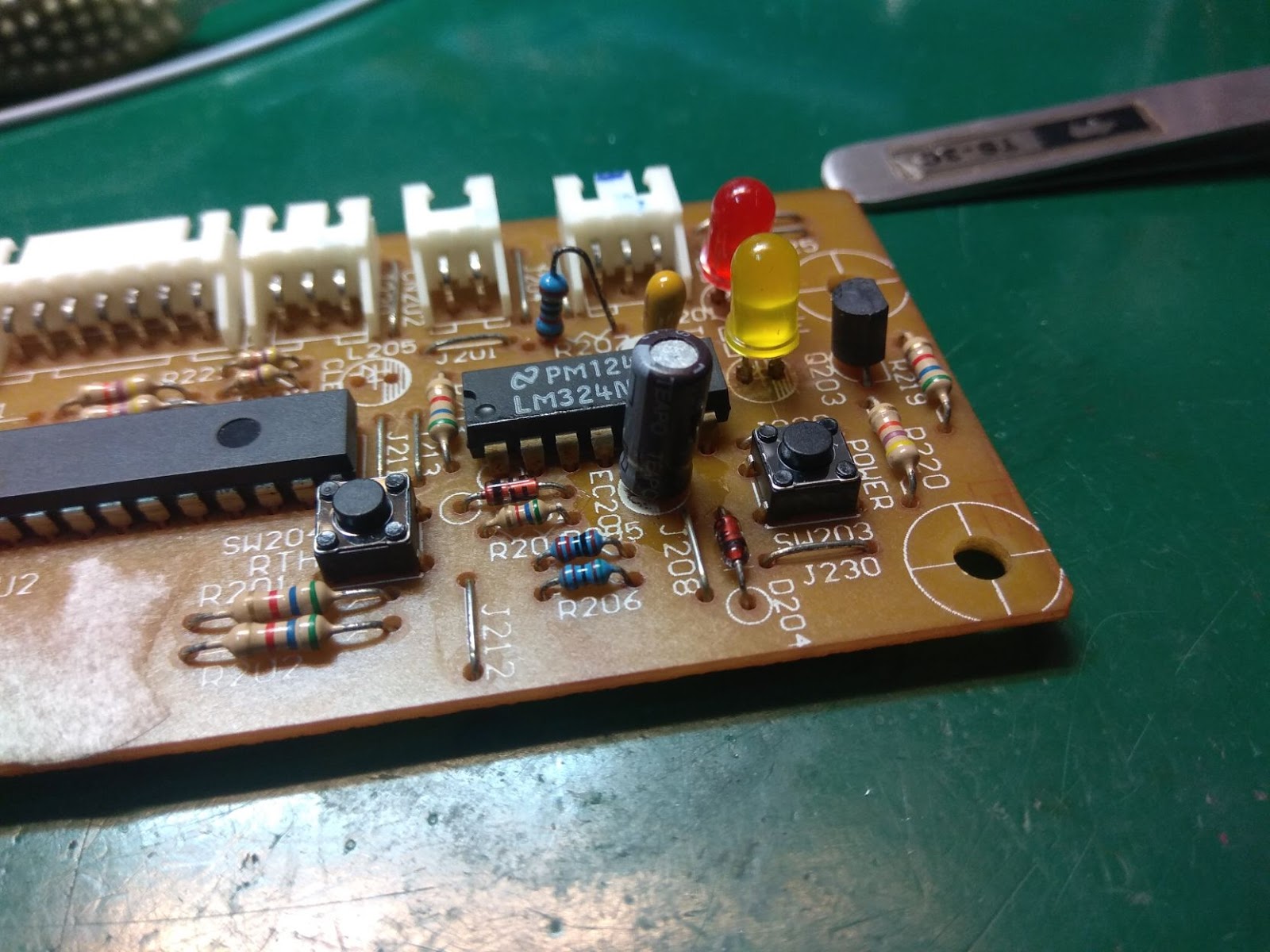

三洋 窗型冷氣 SA-R2551 搖控按鍵不良

這是我隨身攜帶的工具組合。

簡單的故障現場直接用十幾分鐘的時間進行修復。

禾聯 分離式冷氣 HI-28PT HO-28PT 不冷

本案壓縮機啟動不良。經查為壓縮機故障，維修費很高，本機報廢。寫這篇用意在強調一分錢一分貨，現在的家電多數很便宜，尤其是一些戰鬥型廠牌，專門在價格上鬥爭，除此之外幾乎找不出其它絲毫優點。報修時聽到幾個牌子，其實自己心理已有個定數了。
