國際 National 松下 離心力 NA-V110DHF 變頻洗衣機 H51 故障

人說一台洗衣機衣或冰箱可以用上十年以上不壞，指的就是這一類的。

將近二十年的機子。

電源啟動後馬達不動作，脫水時出現 H-51 的故障訊息。

檢查底部。

很快就找到問題所在，原來是斷線了。

想辦法接回去。

接好了。

試機沒什麼問題。

因災難性故障（類似雷擊）導至無法維修的案例－－電子鍋

來看一下不可修復的案子是如何的情況？

這台的情況很特硃，收到時不過電，可說是病入膏肓。我們來看看如何作出初步的故障判定？

先把主機板拆下。因為不過電的關係，維修重點將放在這邊。

把不必要留著的部分先予拆除方便作業。

聰明的您看出這是什麼東西了嗎？對了！這是 IH 電子鍋。

這種東西通常在沒插電的時候，LCD 面板還會顯示時間資訊，它靠的是鋰電池維持的。所以沒有顯示的話，第一就先從電池的部分入手。

將電池拆下後直接送電到電路板上，正常的話 LCD 就會出現訊息。不過這台已完全沒有反應。

耗電流高達 10mA，這明顯異常。

順著線路走到匯流電源的後方，量對地直流阻值，只有 2.4Ω，基本可視為短路了。

有短路就要查短路處。可能是發生災難的電源板出事，先將入電腳移除。

阻值雖然上升了一點點，但基本還是一樣沒幫助。這片基板的故障點出在後面控制端的地方。

順著電源追下去，一分為二，一路走到 CJ15 下面去了，一路走 CJ8 跳線。

先把 CJ8 拆開。

但是短路依然存在。

直接從 CJ8 之後送電進入試試，發現一樣沒反應。

CJ8 之後送電到 Q4，Q4 又與 CPU 與 VCC 連接，看起來像是個開關的東西。

查查看到 CPU 的哪一條路進去了？這顆是 R5F2LA8AANF，對應的接腳是第 49 隻。

從資料中可以看出來，49 是一般的GPIO，不是入電腳。而且這顆多腳的 CPU 它的 VCC 居然只有一隻而已，實屬少見。

為了方便作業，這次把整個上下板分離開。

這次直接對板上 VCC 標記的接腳送電試試。發現 LED 全亮了，可是 LCD 一樣沒反應。可能是 CPU 沒有工作。

檢查 CPU 是否工作正常，查查是否有起振？水晶振盪器藏在 LCD 板下方。

對應了 R13 的兩隻腳。

使用示波器檢查。

發現靜俏俏。CPU 未工作。

檢查 RESET 呈現低電壓。

檢查 CPU 的 VCC 引出腳對地，發現了低阻抗。這並不是什麼好現象……

系統 VCC 對 CPU 接腳剛好有使用到了一根跳線。先跳線拉開。

發現短路並未解除。這離死神越來越近了……

跳線內部僅有接三個元件，兩個 MLCC 電容後直接就進入 CPU 的第 13 隻腳。直接切板將 CPU 隔開。

再測量，發現短路解除了。結論已經出來了：CPU 短路故障。

查修工作至此全部結束，本機確定報廢。

做上記號，大致裝回就好。

嗯……事實上，因為本案例的故障元件太多了，電源板上面的情況更加嚴重，用肉眼就可以看出大量的損壞零件。就算是 CPU 正常好了，這也不太可能是可以花個一兩千台幣就有辦法修復的機器。基本上都會被判定成無維修價值的電器。

大家要好好保護物品喔！這台電鍋蟑螂很多，我不太喜歡這種情況，就算是少數能修的場合，通常也會報出天價出來。所以，別問為什麼有時候，修東西的費用可以買上好幾台新機？因為事實上就是這麼個情況，我通常也不會去做更多解釋的……

三洋 變頻冰箱 SR-528CV7 漏冷媒維修

冰箱漏冷媒，要補破。

銘板與接線圖。

先將內外清洗乾淨才好施工。此次漏點在毛細管的位置。由於客戶家的沼氣嚴重，這是修第二次了。（第一次不是我修的，當時我還在某家電廠的服務站工作）

毛細管剪開放掉系統內殘存的 R134a 冷媒。

工作管也要切開。

焊上工作接頭。

將舊的清淨器拆下。

毛細管清乾淨準備焊接。

準備高壓處的工作接頭。

新的清淨器。

裝上固定好。

快速的將其焊好來。這個處理清淨器的動作要求就是要快速避免吸收到大氣中過多的水份。

接頭都焊好後就可以抽真空了。

需確定沒有焊壞的情況，漏氣或阻塞的情事。

先將高壓管封起來。

直接高溫熔接。

從工作管定量填充冷媒。

好了之後就先開機測試。看似一切正常的樣子。

開五分鐘之後檢查蒸發器結霜的情況。發現不妙了！只在第一層有冰，剩下的基本沒冷。做了白工，這台冰箱管路有阻塞的問題，得再重做一次。

先檢查驅動基板是否正常？似乎不是它的問題。那就沒辦法了，得把管線剪開再做一次。

通住壓縮機的高低壓管先焊開。

壓縮機端的管線會封好避免空氣大量進入。剩下的兩根管線分別接上工作頭。

管線內部注入清洗劑。

噴出大量的油。原來這台冰箱是被油堵住了。

將油洗乾淨之後，再將管線內的清洗劑洗出來，這個過程很花時間。

重灌冷媒。這次高壓管就沒有先封管，先測試沒問題後再封。

這次的結霜就與剛剛的不一樣了！很快的整個蒸發器就佈滿了薄薄的一層霜。

經過了兩整天的測試都沒問題了。出風口最低溫可達－26℃。將工作頭取下並完成封管。對於沼氣問題，特別加強了防範措施。此是完成圖。

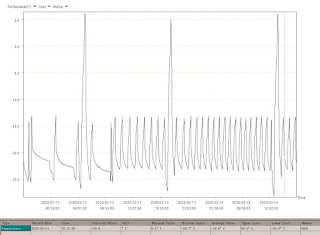

這張圖記錄了兩天來出風口的的溫度記錄。有出現三次極高溫，代表系統化霜周期。在13號早上10點左右的時候，因為發現壓縮機不怎麼會停機，所以調整了一下冷凍庫的設定溫度，之後最低溫提高了兩度左右。在未開冰箱門的情況之下，兩次化霜週期之間壓縮機大約啟動了二十次左右。至於一開始出現了三次的不連續低溫斷點，形成原因則不明(打通任督二脈？)。進入化霜週期前的強預冷動作。以上這些資料都可以從溫度記錄中看得出來。很實用的小工具。

最後，冷媒補漏維修是非常專業的工作內容，除了需要大量的設備之外，過程當中容易造成危險，千萬不要在家裡自己嘗試。台上三分鐘，台下十年功，若有需要請就近尋找專業店家來處理。
